JJ-BRJ600-2 シンプルカスタム銅/アルミ箔巻線機

1セット
MOQ
交渉可能
価格
JJ-BRJ600-2 シンプルカスタム銅/アルミ箔巻線機
特徴 ギャラリー 製品の説明 見積依頼
特徴
仕様
名前: 変圧器ホイルのウィンド マシーン
使用法: トランスフォーマーホイールコイルを巻き込み
cuホイルの厚さ: 0.2-2.0mm
アルホイルの厚さ: 0.3-3.0mm
Decoiler数: 2 枚
デコイラー直径: 480～520mm
曲がりくねった力: 11kw
マシンカラー: オプション
基本情報
起源の場所: 中国
ブランド名: STT/Zhutang
証明: CE
モデル番号: JJ-BRJ600-2
お支払配送条件
パッケージの詳細: 耐航性のある梱包
受渡し時間: 45日
支払条件: T/T
供給の能力: 年間100セット
製品の説明
JJ-BRJ600-2 シンプルカスタム銅/アルミ箔巻線機

製品概要

JJ-BRJ600-2箔巻線機は、コスト効率が高く、使いやすい箔巻線機で、特にトランスの箔巻線用途向けに設計されています。簡略化されたコンパクトな構造設計を特徴とするこの種の箔巻線機は、安定した信頼性の高い巻線性能を提供すると同時に、調達および運用コストを削減するため、さまざまなサイズのトランス生産に理想的な選択肢となります。

最大幅600mmの銅またはアルミ箔の1層または2層の巻線が可能で、絶縁紙と箔材料の同期巻線をサポートし、基本的なトランスの絶縁および巻線プロセス要件を満たします。操作中の正確な箔の位置合わせを保証するために、手動機械式レベリングシステムが装備されています。フットペダル制御により、便利な開始/停止操作と正逆回転の切り替えが可能になります。ソフトスタート機能とスムーズな操作性能により、本機は簡単な操作、低い故障率、高い作業安定性を誇ります。

主な構造部品

箔巻線機全体はモジュール式組み立て構造を採用しており、メンテナンスや日常の維持管理が容易です。主要部品は以下の通りです。
  1. 一体型メインフレーム（頑丈で耐久性があり、安定した耐荷重）
  2. 箔解舒ユニット（2セット）
  3. 精密巻線ユニット
  4. 絶縁紙解舒ユニット（2セット）
  5. 空圧制御装置
  6. 電気制御システム
  7. 機械式レベリングシステム

技術パラメータ

以下は、JJ-BRJ600-2箔巻線機の標準技術仕様です。すべてのパラメータは、お客様の実際の生産要件に応じてカスタマイズおよび調整可能です。
項目
技術仕様
適用箔材
銅箔、アルミ箔
最大箔幅
600mm
アルミ箔厚さ範囲
0.3mm - 3.0mm
銅箔厚さ範囲
0.2mm - 2.0mm
最大完成コイル径
Ø800mm
完成コイル形状
長方形、楕円形、円形
箔材外径
Ø1000mm
箔材内径
Ø500mm
箔解舒機数量
2セット
箔解舒機調整可能径
Ø480mm - Ø520mm
最大解舒機積載量
800kg
絶縁紙解舒機数量
2セット（空圧拡張式）
絶縁紙外径
≤Ø400mm
絶縁紙内径
Ø76mm
最大絶縁紙幅
650mm
主モーター出力
11kW
回転速度範囲
0 - 26rpm
レベリングモード
手動機械式レベリング
積算ターン範囲
0 - 9999.9ターン

主な利点

  • コスト効率が高く実用的：冗長な設計のない簡略化された構造により、設備投資とメンテナンスコストを削減し、大量の従来の巻線生産に適しています。
  • 安定した精密な巻線：機械式レベリングシステムを装備し、箔のずれを効果的に修正し、きれいで均一な巻線完成品を保証します。
  • 人間化された操作：フットペダル制御により、ワンキーでの開始/停止および正逆回転の切り替えを実現します。ソフトスタート設計により、急激な速度変化による材料の損傷を防ぎます。
  • 強力な互換性：銅/アルミ箔および対応する絶縁紙に適応し、複数のコイル形状をサポートし、カスタマイズ可能なパラメータで多様な生産ニーズに対応します。

JJ-BRJ600-2 シンプルカスタム銅/アルミ箔巻線機

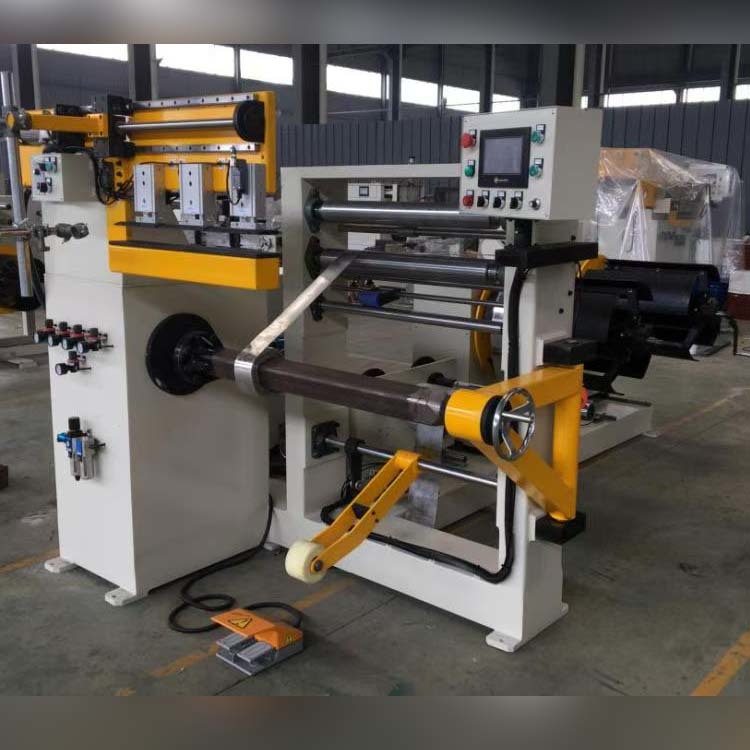

図1：トランス箔巻線機JJ-BRJ600-2の全体像


JJ-BRJ600-2 シンプルカスタム銅/アルミ箔巻線機

図2：トランス箔巻線機JJ-BRJ600-2の箔解舒機


JJ-BRJ600-2 シンプルカスタム銅/アルミ箔巻線機JJ-BRJ600-2 シンプルカスタム銅/アルミ箔巻線機JJ-BRJ600-2 シンプルカスタム銅/アルミ箔巻線機JJ-BRJ600-2 シンプルカスタム銅/アルミ箔巻線機JJ-BRJ600-2 シンプルカスタム銅/アルミ箔巻線機
