冷たい圧接300mmの幅の銅のストリップの変圧器ホイルのウィンド マシーン
変圧器ホイルのウィンド マシーンの記述
変圧器ホイルのウィンド マシーンBRJ300が主に小型ホイルのコイルを巻くのに使用されている。一種の変圧器ホイルのウィンド マシーンは銅かアルミ ホイルの1つの層および絶縁材のペーパーの1-2の層扱うことができる。変圧器ホイルのウィンド マシーンは溶接型の6部分が付いている冷たい圧接の単位をホイルおよび母線の別の厚さを一緒に溶接するために与えられる。変圧器ホイルのウィンド マシーンは別の材料を一緒に溶接できること一緒に特色になる溶接のアルミ ホイルおよび銅棒のような。
変圧器ホイルのウィンド マシーンの速い細部
1. 統合された構造
2. 1つのホイルのdecoiler
3. ホイルの送り装置
4. ローラーを押すこと
5. 4kwサーボ モーター
6. PLCに基づく制御システム
変圧器ホイルのウィンド マシーンの技術的な変数
BRJ300の典型的な標準規格はが次示されている、機械はまた要求されるとして製造することができる。
| ホイルの幅: | 100 - 300mm |
| 終了するコイルの形: | 楕円形、円および長方形等。 |
| ホイル材料: | 銅かアルミニウム |
| Alホイルの厚さ: | 0.3 - 3.0 mm |
| CUホイルの厚さ: | 0.2 - 2.0 mm |
| ホイルのDecoiler数: | 1 PC |
| ホイルのDecoilerの長さ: | 350のmm |
| ホイルのDecoilerの直径: | 調節可能な範囲400-520mm |
| 最高のコイルの重量: | 750のKG |
| ローラーを押すこと: | 1セット |
| 張力モード: | 空気 |
| モードを調節する速度: | 調節可能なStepless |
| 風速: | 0-35のrpm |
| 絶縁材のDecoiler数: | 1 PC |
| 絶縁材のDecoilerの幅: | 250mm |
| 絶縁材のDecoilerシャフト: | 拡張できる（空気開けなさい/近い行為は） |
| プログラミングのタイプ: | PLC |
| ユーザ・インタフェース: | 10inch （254mm）タッチ画面 |
| 回転範囲のカウント: | 0 - 9999.9 |

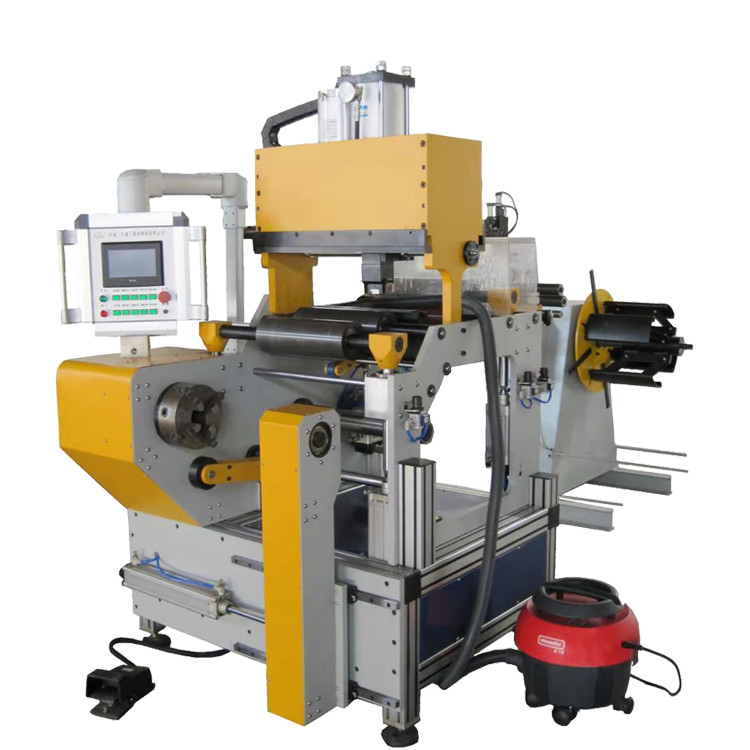

イチジク1:外形図変圧器ホイルのウィンド マシーンBRJ300

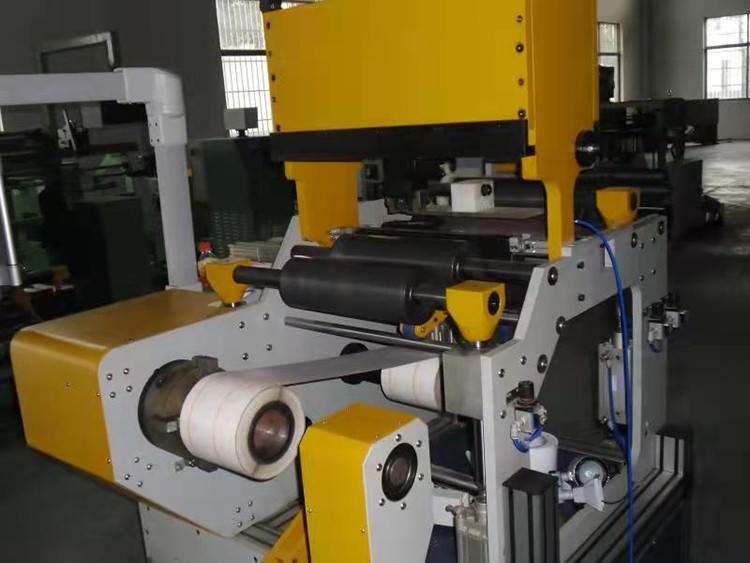

イチジク2:変圧器ホイルのウィンド マシーンBRJ300の冷たい溶接の単位
