カスタマイズされたPLCの制御システムは樹脂の変圧器ホイルのウィンド マシーンを投げた
変圧器ホイルのウィンド マシーンBRJ800-2の記述
変圧器ホイルのウィンド マシーンBRJ800-2は投げられた樹脂の変圧器のコイルを作る巻く銅またはアルミニウム ストリップのためである。この種類の変圧器ホイルのウィンド マシーンは15kwモーターを与えられる、最高の幅800mmのホイルを巻くために大きいトルクを提供する。変圧器ホイルのウィンド マシーンはホイルおよび母線を一緒に溶接するためにティグ溶接 プロセスを採用する。変圧器ホイルのウィンド マシーンが絶縁材のペーパーの銅またはアルミ ホイルのストリップそして1-2の層の1-2の層を巻くのに使用することができる。変圧器ホイルのウィンド マシーンは等遅い開始をの順調順調、高いオートメーション、完全な機能、強い引き力特色にする。
変圧器ホイルのウィンド マシーンBRJ800-2の速い細部
1) 2ホイルのdecoilers
2) 2絶縁材のペーパーdecoilers
4) 終り盛り土のストリップの送り装置
5) クリーニング システム
6) 刻み目を取り除くシステム
7) 端の直線システム
8) 自動溶接の単位
変圧器ホイルのウィンド マシーンの技術的な変数
変圧器ホイルのウィンド マシーンBRJ800-2の典型的な標準規格はが次示されている、ウィンド マシーンはまた要求されるとして製造することができる。
| 最高。ホイルの幅: | 800mm |
| 終了するコイルの形: | 楕円形、円および長方形、等。 |
| コンダクター ホイル物質的なOD。: | 1,000mm |
| コンダクター ホイル物質的なID: | 500mm |
| ホイルのDecoiler数: | 2 PC |
| ホイルのDecoilerの長さ: | 850mm |
| Decoilerの拡張の範囲を失敗させなさい: | 420 - 520mm |
| 巻上げシャフトのサイズ: | 80×80×1150 mm |
| モードの切断: | 電気ディスクせん断 |
| 絶縁材のDecoiler数: | 2 PC |
| 絶縁材OD。: | ≤400mm |
| 絶縁材ID: | 76mm |
| 最高。絶縁材の幅: | 850mm |
| 端の直線システム: | 光電感知 |
| 電子制御システム: | PLC |
| ユーザ・インタフェース: | 10inch （254mm）タッチ画面 |
| 数えて回転は及ぶ: | 0 - 9999.9 |
| 風力: | 15kw |
| 風速: | 20rpm |

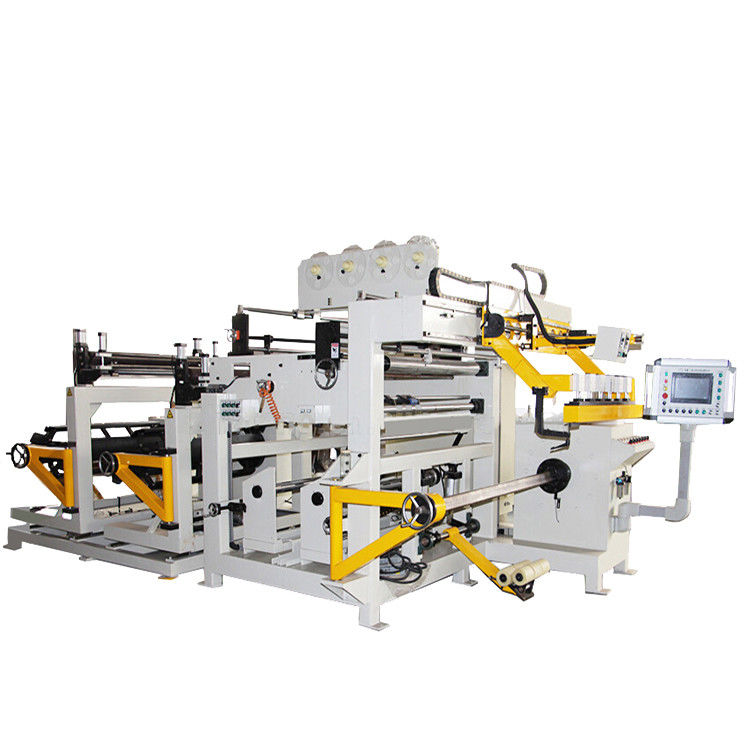

イチジク1:変圧器ホイルのウィンド マシーンBRJ800-2の正面図

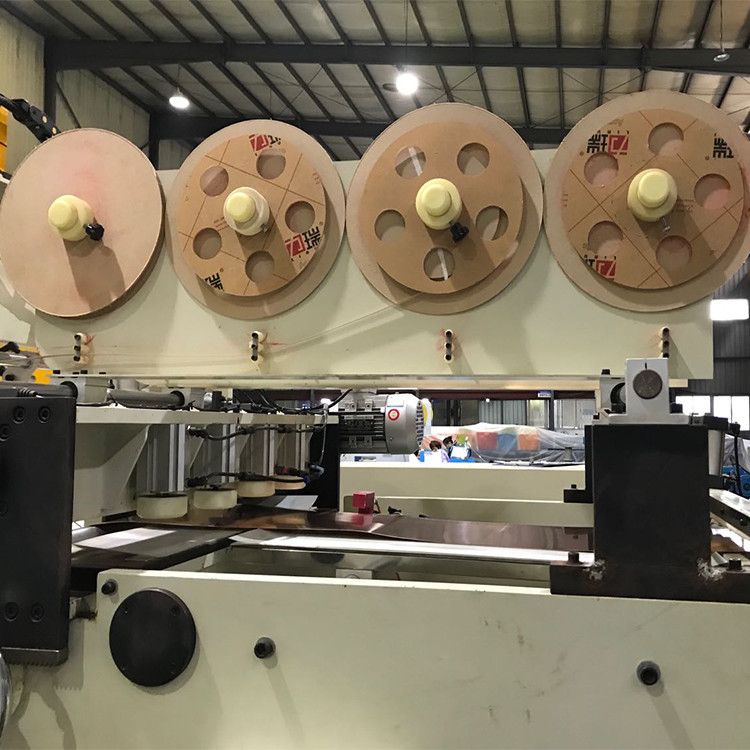

イチジク2:変圧器ホイルのウィンド マシーンBRJ800-2ホイルのdecoiler
パッキングおよび出荷
耐航性のあるパッキングおよび出荷のための容器1つの40フィートの。
