冷たい溶接変圧器ホイルのウィンド マシーン200mmの幅の銅の葉の巻取り機
変圧器ホイルのウィンド マシーンBRJ200の記述
自動変圧器ホイルのウィンド マシーンBRJ200は最高の幅200mmの銅またはアルミニウム葉を巻くための特別な装置である。ホイルのウィンド マシーンは銅かアルミニウム葉の1つの層および絶縁材のペーパーの1の層扱うことができる。PLCに基づいて制御システムがホイルのウィンド マシーンは変数入力によってホイルを自動的に巻くことができる。ホイルのウィンド マシーンは遅い凝視、順調順調、高いオートメーション、完全な機能、等を特色にする。タッチ画面を通して機械を作動させることは非常に容易である。
ホイルのウィンド マシーンBRJ200の速い細部
変圧器ホイルのウィンド マシーンBRJ200の技術的な変数
ホイルのウィンド マシーンBRJ200の典型的な標準規格はが次示されている、機械はまた要求されるとして製造することができる。
| ホイルの幅: | 100 - 200mm |
| 傷のコイルOD。: | 600mm |
| 傷のコイルの形: | 円形、楕円形および長方形等。 |
| コンダクター材料: | 銅かアルミ ホイル |
| CUホイルの厚さ: | 0.2-2.0mm |
| Alホイルの厚さ: | 0.3-3.0mm |
| 物質的なIDを失敗させなさい: | 500mm |
| 物質的なODを失敗させなさい。: | ≤ 1000mm |
| ホイルのDecoiler数: | 1 PC |
| ホイルのDecoilerの長さ: | 250mm |
| ホイルのDecoilerの拡大の範囲: | Φ420 | Φ520mm |
| 最高のコイルの重量: | 750kg |
| モードの訂正: | 光電感知 |
| クリーニング ウニット: | 空気 |
| 絶縁材のペーパーDecoiler数: | 1set |
| 絶縁材のペーパー コイルOD。: | ≤ 400mm |
| 絶縁材のペーパー コイルID: | 76mm |
| 絶縁材のDecoilerの幅: | 250mm |
| 絶縁材のペーパーDecoilerシャフト: | 拡張できる |
| 風速: | 0の~60のRPM |
| 風力: | 4kw |
| 冷たい溶接装置: | 1セット |
| 位置装置: | 1set |
| 粉砕装置: | 1セット |
| 冷たい溶接型: | 6セット |
| 制御システム: | PLC |
| 操作インターフェイス: | タッチ画面 |
| 範囲のカウント: | 0 - 9999.9 |

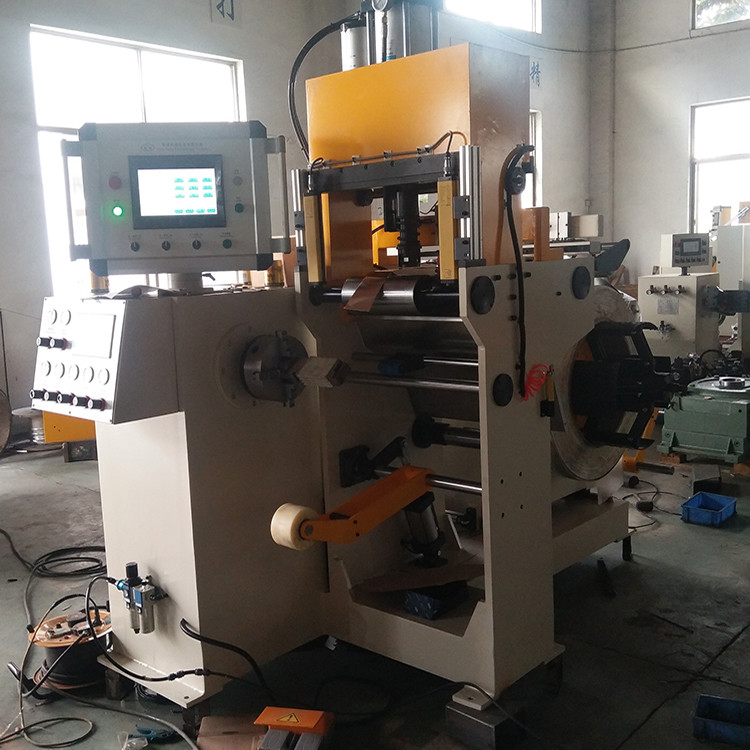

イチジク1:外形図変圧器ホイルのウィンド マシーンBRJ200

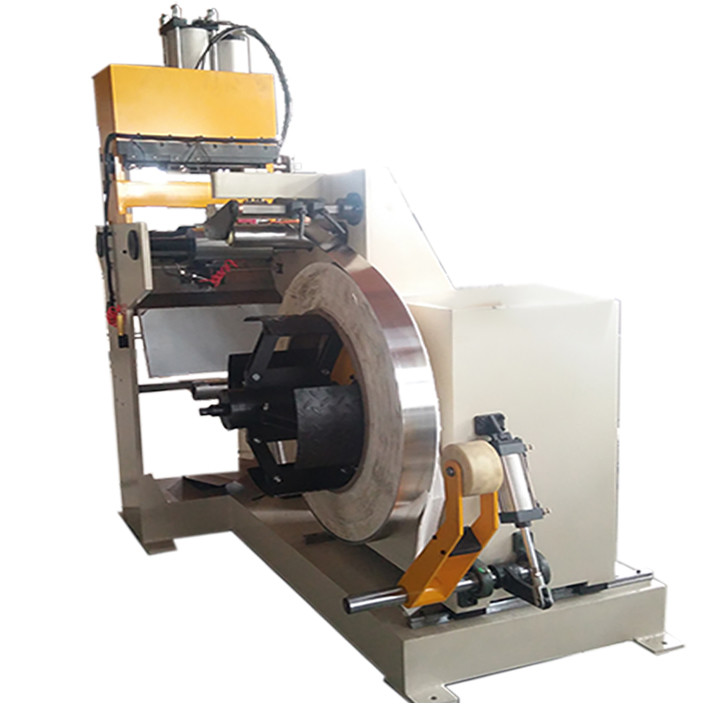

イチジク2:変圧器ホイルのウィンド マシーンBRJ200の側面図
