要求されるとして投げられた樹脂の変圧器ホイルのウィンド マシーン

工場直販キャストレジントランスフォイル巻線機

D説明トランス箔巻線機BRJ1000-2の

変圧器箔巻線機 BRJ1000-2 は、銅フィルム ストリップまたはアルミニウム フィルム ストリップを巻くための特別な装置であり、乾式変圧器コイルおよび他の類似製品の製造に使用できます。この種の変圧器箔巻線機は、最大幅1000mmのフィルムストリップを巻くために使用でき、銅フィルムストリップの厚さは0.2から2.0mm、アルミニウムフィルムストリップの厚さは0.3から3.0mmです。一種の変圧器ホイルの巻上げ機の主な巻上げ力は 15KW で、ホイルおよび絶縁紙を一緒に巻くのに十分なトルクを提供できます。TIG溶接ユニットを使用すると、変圧器箔巻線機は箔とバスバーを一緒に溶接できます.

変圧器箔巻線機 BRJ1000-2 のクイック詳細

1) フォイルデコイラー 2 個

2) 2 つの断熱デコイラー

3) エンドフィルストリップフィーダー

4) 洗浄システム

5) 箔バリ取りシステム

6) カッティングフォイルシステム

7) エッジアライメントシステム

8) TIG溶接機

技術パラメータトランス箔巻線機BRJ1000-2の

トランスフォイル巻線機 BRJ1000-2 の代表的な標準仕様を以下に示しますが、これらはご要望に応じて簡単に変更できます。

• 最大箔幅1000mm
• 箔の種類 銅箔またはアルミ箔
• ホイルロール内径500mm（オプション）
• ホイルロール外径1000mm（オプション）
• フォイルデリーラー数 2 個
• フォイルデリーラー長さ 1050mm
• フォイルデリーラー拡張範囲 420 - 520mm
• 巻取り軸サイズ 80x80x1250mm
• 切断モード ローリング カッター
• 断熱デリーラー数 2 個
• 絶縁紙最大外径400mm
• 絶縁紙内径76mm
• 断熱デリーラー長さ 1050mm
• エッジアライメント光電センシング
• 制御システム PLC
• HMIタッチスクリーン
• 巻取りモーター 15kw
• 最大巻上速度 18rpm

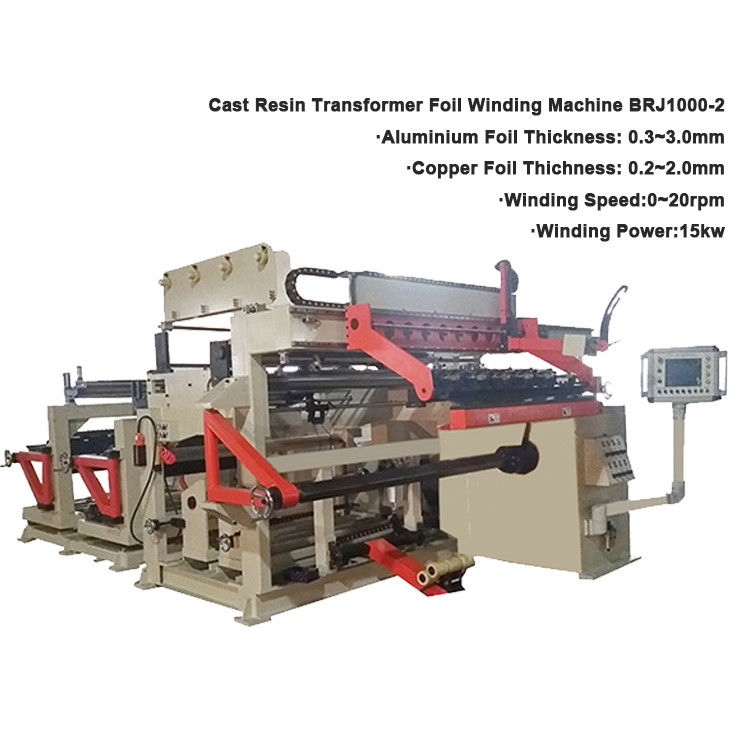

図1：トランス箔巻線機BRJ1000-2の正面図

図2：トランス箔巻線機BRJ1000-2の背面図
