熱い販売の自動ティグ溶接の銅のストリップの乾燥した変圧器ホイルのウィンド マシーン
変圧器ホイルのウィンド マシーンの記述
乾燥した変圧器ホイルのウィンド マシーンBRJ1000-2は巻く変圧器ホイルのコイルまたは同じようなプロダクトのための特別な計風装置である。一種の変圧器ホイルのウィンド マシーンは最高の幅1000mmのコンダクター ホイルを巻くことができる。変圧器ホイルのウィンド マシーンは厚さ厚さ0.2 - 2.0 mmおよび0.3 - 3.0 mmのの銅ホイルの1-2の層をのアルミ ホイル巻くことができる。一種の変圧器ホイルのウィンド マシーンの風力はホイルおよび絶縁材のペーパーを巻くために十分なトルクを提供できる15KWである。変圧器ホイルのウィンド マシーンはTIGのウィンド マシーンおよび変圧器ホイルのウィンド マシーンの溶接ホイルおよび母線を自動的に一緒に作る冷水装置を与えられる。タッチ画面によって、変圧器ホイルのウィンド マシーンを作動させることは非常に容易である。
変圧器ホイルのウィンド マシーンの速い細部
1) 2ホイルのdecoilers
2) 2絶縁材のdecoilers
3) 終り盛り土のストリップの送り装置
4) クリーニング システム
5) ホイルの刻み目を取り除くシステム
6) ホイル システムの切断
7) 端の直線システム
8) 自動溶接の単位
変圧器ホイルのウィンド マシーンの技術的な変数
変圧器ホイルのウィンド マシーンBRJ1000-2の典型的な標準規格はが次示されている、これらは要求されるように容易に変更することができる。
| 最高。ホイルの幅: | 1,000mm |
| 傷のコイルの形: | 楕円形、円および長方形、等。 |
| 最高のコンダクター物質的なOD。: | 1,000mm |
| コンダクター物質的なID: | 500mm |
| ホイルのDecoiler数: | 2 PC |
| ホイルのDecoilerの長さ: | 1,050mm |
| ホイルのDecoilerの拡大の範囲: | 420-520mm |
| 巻上げシャフトのサイズ: | 80×80×1350 mm |
| モードの切断: | 電気ディスクせん断 |
| ホイルの刻み目を取り除くシステム: | 空気制御 |
| クリーニング システム: | 空気制御 |
| 絶縁材のDecoiler数: | 2 PC |
| 最高の絶縁材OD。: | 400mm |
| 絶縁材ID: | 76mm |
| 最高の絶縁材の幅: | 1,050mm |
| 絶縁材のDecoilerシャフト: | 拡張できる（空気開けなさい/近い行為は） |
| 終り盛り土のストリップの送り装置: | 8 PC |
| 端の直線システム: | 光電感知 |
| 改正の精密: | ±0.5mm |
| 電子制御システム: | PLC |
| 風力: | 15kw |
| 風速: | 20rpm |
| 数えて回転は及ぶ: | 0 - 9999.9 |

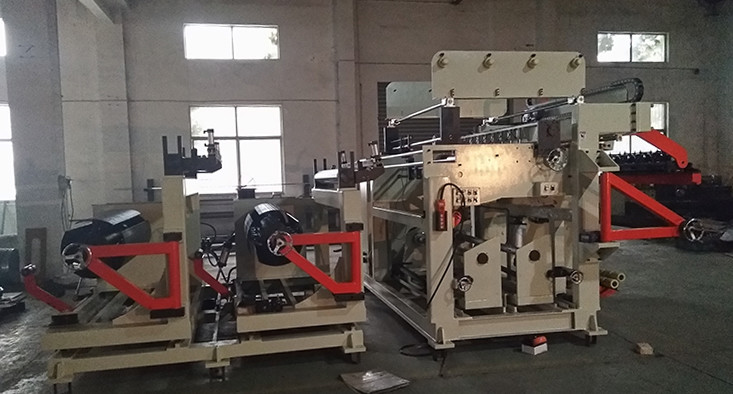

イチジク1:外形図変圧器ホイルのウィンド マシーンBRJ1000-2
イチジク2:変圧器ホイルのウィンド マシーンBRJ1000-2の背部眺め
