D説明 変圧器箔巻線機BRJ800-2について
変圧器箔巻線機BRJ800-2は特殊な箔導体巻線装置です。変圧器箔巻線機は、主にモールド変圧器コイルを巻くために使用されます。15kwモーターを搭載したこの種の変圧器箔巻線機は、最大幅800mmの銅箔またはアルミニウム箔を巻くのに十分なトルクを持っています。変圧器箔巻線機にはTIG溶接ユニットが付属しており、箔とバスバーを一緒に溶接できます. 2つの箔デコイラーと2つの絶縁デコイラーを備えたt彼は変圧器箔巻線機 は処理できます1つまたは2層の銅またはアルミニウム箔 と1つまたは2層の絶縁紙。 変圧器箔 巻線機 は、低速始動、スムーズな走行、高トルクなどを特徴としています。
変圧器箔巻線機BRJ800-2のクイック詳細
1) 2つの箔デコイラー
2) 2つの絶縁紙デコイラー
4) エンドフィルストリップフィーダー
5) クリーニングシステム
6) バリ取り システム
7) エッジアライメントシステム
8) 自動溶接ユニット
技術parameters 変圧器箔巻線機BRJ800-2について
変圧器箔巻線機BRJ800-2の典型的な標準仕様を以下に示します。箔巻線機は、要求に応じて製造することもできます。
|
最大箔幅: |
800mm |
|
導体箔材料OD.: |
Ø1,000mm |
|
導体箔材料ID.: |
Ø500mm |
|
箔デコイラー 番号: |
2セット |
|
箔デコイラー 長さ: |
850mm |
|
箔デコイラー拡張範囲: |
Ø480 ~520mm |
|
巻線シャフトサイズ: |
80×80×1150 mm |
|
切断モード: |
電動ディスクシャー |
|
絶縁デコイラー 番号: |
2セット |
|
絶縁材料OD.: |
≤Ø400mm |
|
絶縁材料ID.: |
Ø76mm |
|
エッジアライメントシステム: |
光電センシング |
|
電子制御システム: |
PLC |
|
ユーザーインターフェース: |
10インチ（254mm）タッチスクリーン |
|
カウントターン範囲: |
0~ 9999.9 |
|
巻線電力: |
15kw |
|
巻線速度: |
0〜20rpm |

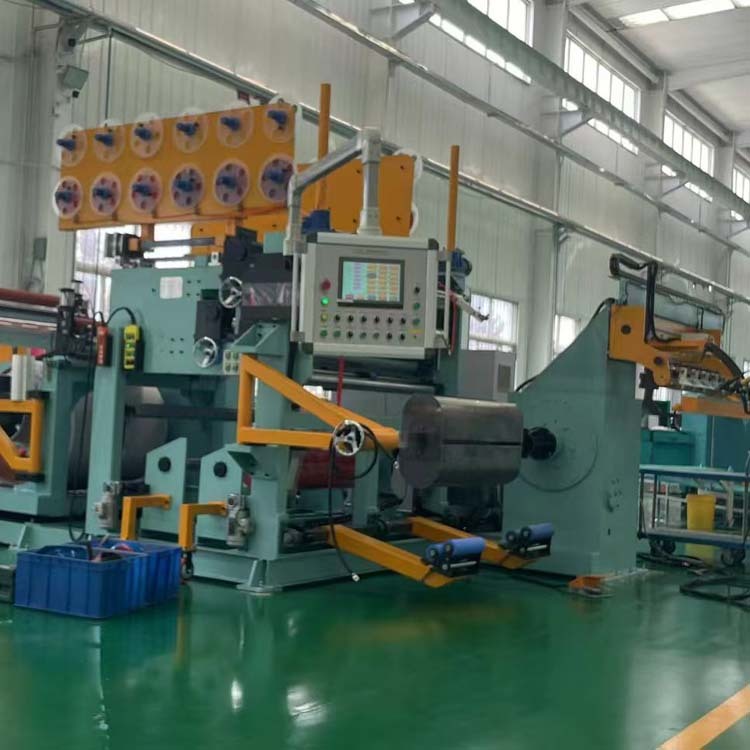

図1：変圧器箔巻線機BRJ800-2の正面図
図2：変圧器箔巻線機BRJ800-2の背面図
