自動コールド溶接1フォイルデコイラーLVトランスフォーマーフォイル巻線機
説明 トランスフォーマーフォイル巻線機BRJ200について
自動トランスフォーマー銅箔巻線機（コールド圧接BRJ300）は、小型箔コイルを巻くための特別な巻線装置です。この箔巻線機は、銅またはアルミニウム箔の1層と絶縁紙の1層を処理できます。この機械は、箔とバスバーを一緒に溶接するためにコールド圧接を採用しています。異なる仕様の箔を溶接するために、6セットの金型が用意されています。アルミニウム箔と銅バーを溶接するなど、異なる材料を溶接できます。
主なコンポーネント トランスフォーマーフォイル巻線機BRJ200について
1. メインフレーム
2. フォイルデコイラー
3. フォイルフィーダー
4. 圧着ローラー
5. メイン巻線ユニット
6. C制御システム PLCベース
7. 空圧システム
技術的なpパラメータ トランスフォーマーフォイル巻線機BRJ200について
の典型的な標準仕様トランスフォーマーフォイル巻線機BRJ200を以下に示します また、箔巻線機はrとして製造することもできますequested。
|
箔幅: |
100 - 200mm |
|
完成コイル形状: |
楕円形、円形 および長方形 |
|
箔材料: |
銅またはアルミニウム 箔 |
|
Al箔の厚さ: |
0.3 ~ 3.0 mm |
|
Cu箔の厚さ: |
0.2 ~ 2.0 mm |
|
フォイルデコイラー数: |
1個 |
|
フォイルデコイラーの直径: |
調整可能な範囲 Ø480 ~ 520mm |
|
最大コイル重量: |
750 KG |
|
圧着ローラー: |
1セット |
|
張力モード: |
空気圧 |
|
速度調整モード: |
無段階調整可能 |
|
巻線速度: |
0 ~ 35 rpm |
|
絶縁デコイラー数: |
1個 |
|
絶縁デコイラー幅: |
250mm |
|
絶縁デコイラーシャフト: |
拡張可能（空気圧開閉アクション） |
|
プログラミングタイプ: |
PLC |
|
ユーザーインターフェース: |
10インチ（254mm）タッチスクリーン |
|
計数範囲: |
0 - 9999.9 |

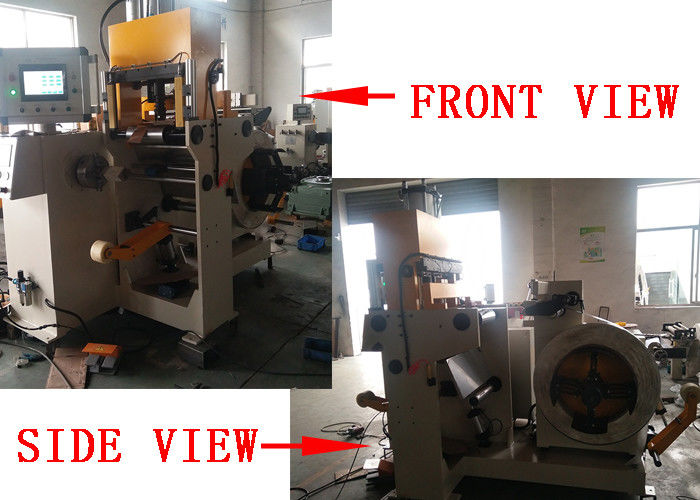

図1：トランスフォーマーフォイル巻線機BRJ200の全体図
図2：トランスフォーマーフォイル巻線機BRJ200の側面図
