低電圧の銅製ホイールウインダートランスフォーマー・ホイール・ワイリング・マシン
記述トランスフォーマー用ホイール巻き機BRJ1400-2
トランスフォーマーホイール巻き機 BRJ1400-2は,鋳粉のトランスフォーマーコイルを巻き用する特殊なホイール巻き装置である.トランスフォーマーホイール巻き機は,銅ホイールとアルミホイールの両方を巻きることができます2つの薄膜脱コイルと2つの保温紙脱コイルで,薄膜巻き機は1つまたは2つの薄膜層を処理し,1つまたは2つの保温紙層を同時に処理することができます.トランスフォーマーホイール巻き機は,ホイールとバスバーを一緒に溶接するためのTIG溶接ユニットが装備されていますフィルム巻き機の制御システムはPLCに基づいています. トランスフォーマーフィルム巻き機は操作が簡単です.
メインc反対者トランスフォーマー用ホイール巻き機BRJ1400-2
1メインフレーム
2巻き込み装置
3. 薄膜脱線機
4隔熱デコイラー
5端を詰め込むストリップフィッダー
6洗浄システム
7切断システム
8. 薄膜脱磨システム
9エッジアライナメントシステム
10自動溶接装置
11電子制御システム
12パネウマティックシステム
技術的なpアラメータートランスフォーマー用ホイール巻き機BRJ1400-2
トランスフォーマーホイール巻き機BRJ1400-2の典型的な標準仕様は下記に示されており,トランスフォーマーホイール巻き機も要求に応じて製造することができます.
| フィルム最大幅: | 1400mm |
| マックス 完成 コイルオーダー: | 1,000mm |
| 完成したコイル形状: | 円形,円形,長方形 |
| 導体ホイール材料: | 銅またはアルミニウム |
| 最大導体材料OD: | Φ1,000mm |
| 導体材料のID: | Φ500mm |
| フィルムデコイラー番号: | 2個 |
| フィルムデコイラー拡張範囲: | Φ480 ~ 520mm |
| 最大コイル重量: | 2500キロ |
| 溶接モード: | TIG |
| 切断モード: | 電動ディスクシア |
| 隔熱デコイル番号: | 2個 |
| 極限隔熱材料: | Φ400mm |
| 断熱材料のID: | Φ76mm |
| 末尾充填用ストリップフィッダー: | 8個 |
| エッジアライナメントシステム: | 光電感センサー |
| 制御システム: | PLC |
| 数える範囲: | 0から999まで9 |

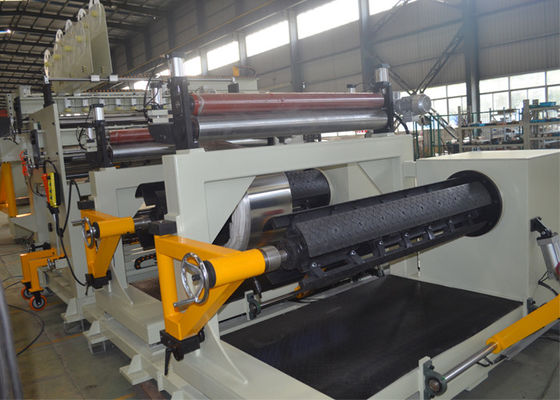

図1: トランスフォーマー製のホイール巻き機BRJ1400-2の正面
図2: トランスフォーマー フィルム巻き機 BRJ1400-2 の裏目
