LVウインダー 自動トランスフォーマー フィルムウインディングマシン
Dエスクリプショントランスフォーマー用ホイール巻き機BRJ1000-2
トランスフォーマーホイール巻き機BRJ1000-2は,電導ホイール巻きのプロの巻き機である.この種の巻きは,ドライトランスフォーマーやその他の類似製品で使用することができる.トランスフォーマーホイール巻き機は,2つのホイール脱コイルと2つの隔離脱コイルで装備されていますトランスフォーマーホイールローリングマシンに"~2層の銅ホイールと"~2層の保温紙を巻き込む.トランスフォーマーホイール巻き機は,大トルクで風導体ホイール. トランスフォーマーホイル巻き機は,ホイルとバスバーを一緒に溶接するためのTIG溶接ユニットが装備されています. PLCとHMIにより,トランスフォーマーホイル巻き機は簡単に操作できます.
トランスフォーマーホイール巻き機 BRJ1000-2の簡単な詳細
1) 2つのホイールデコイル
2) 2つの隔熱デコイル
3) 末尾の詰め帯の保持器
4) 清掃装置
5) 薄膜脱皮装置
6) ロールシール
7) 縁の調整装置
8) TIG 溶接装置
技術的なpアラメータートランスフォーマー用ホイール巻き機BRJ1000-2
トランスフォーマー型ホイール巻き機BRJ1000-2の典型的な標準仕様は下記に示されており,ホイール巻き機も要求に応じて製造することができます.
| 薄膜の幅: | 200~1000mm |
| 最大導体材料OD: | Ø1,000mm |
| 導体材料のID: | Ø500mm |
| フィルムデコイラー番号: | 2セット |
| フィルムデコイラー拡張範囲: | Ø480 ~ 520mm |
| ワイリングシャフトのサイズ: | 80×80×1350mm |
| 切断: | 電動ディスクシア |
| フィルムデブリング装置: | パネウマ制御 |
| 清掃装置: | パネウマ制御 |
| 隔熱デコイル番号: | 2セット |
| 最大隔熱材料 OD: | Ø400mm |
| 断熱材料のID: | Ø76mm |
| 隔熱デコイラーシャフト: | パネマティック・オープン/クローズ・アクション |
| 端詰めストリップホルダー | 8個 |
| エッジアライナメントデバイス: | 光電感センサー |
| 修正精度: | ±0.5mm |
| 電子制御システム: | PLC |
| ローリングパワー: | 15kw |
| 巻き込み速度: | 0 ~ 20回転/分 |
| 数える範囲: | 0 ~ 99999 |

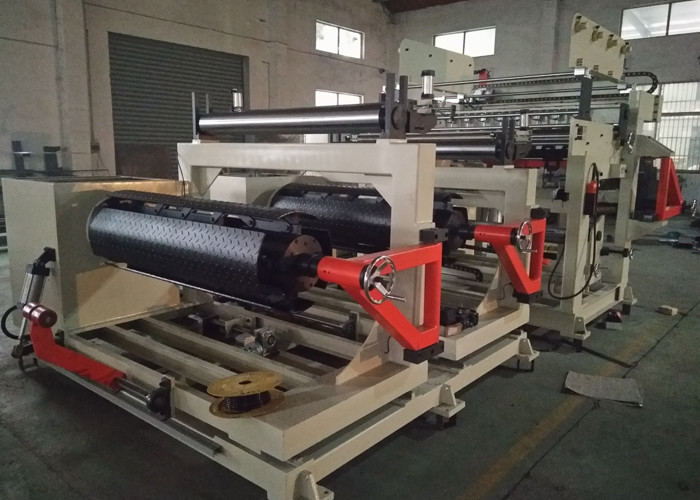

図1: トランスフォーマー製のホイール巻き機BRJ1000-2の正面
図2: トランスフォーマー フィルム巻き機 BRJ1000-2 の裏目
