トランスフォーマー フィルム ワイリング マシン ワイリング 導体 フィルム と ワイヤー
紹介トランスフォーマーホイール巻き機BRJ400-2
BRJ400-2は,プロの巻き機で,ロープとワイヤの両方を巻きることができます. 2つのロープ脱コイルと2つの保温紙脱コイルで,巻き込み機は1層か2層のフィルムと1層か2層の保温紙を処理できる. 巻き込み機械は,最大巻き込み幅400mmの銅またはアルミワイヤを巻き込むためにも使用できます. 機械は2つの操作インターフェースを持っています.もう一つは,ワイヤリングコイルです.PLCとHMIで,マシンを操作するのはとても簡単です.
技術パラメータトランスフォーマーホイール巻き機BRJ400-2
BRJ400-2の典型的な標準仕様は下記に示されており,カイルとホイルを巻き込む機械も要求に応じて製造することができます.
| 巻き紙用には: | |
| 最大のフィルム幅: | 400mm |
| 最大回転直径: | Ø600mm |
| コイル形: | 円形,丸い,長方形 |
| 導体材料: | 銅/アルミ製のフィルム |
| 薄膜の厚さ: | 0.3・3.0mm |
| 厚さ: | 0.2 〜2.0 mm |
| フィルム・デコイル: | 2セット |
| フィルムデコイラー最大容量: | 750kg |
| 調整方法: | 光電気自動修正 |
| 巻き込み力: | 7.5KW |
| 中央の高さ: | 1000mm |
| 断熱軸: | 2セット |
| 隔熱ロール OD: | ≤Ø400mm |
| 隔離層ロールID: | Ø76mm |
| 計測範囲: | 00.0~9999. オーケー9 |
| 計測精度: | 0.1 円 |
| 機能: | 断片式入力,逆転式,停電メモリなど |
| 溶接方法: | TIG |
| ワイヤリング用: | |
| オーダーダース | 400mm |
| ワイヤリングの最大幅: | 400mm |
| 丸いワイヤのサイズ: | 0.3~6.0mm |
| 最大平面ワイヤサイズ: | 4x10mm |
| 最大回転速度: | 80回転/分 |

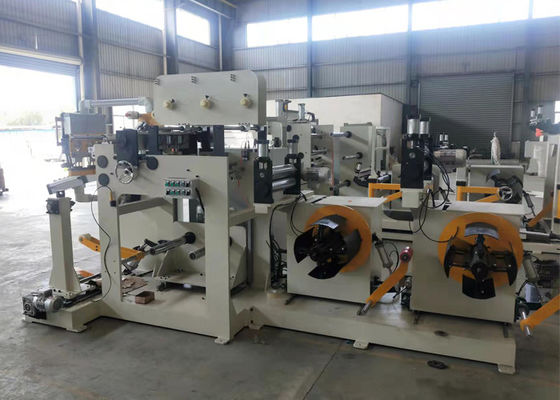

図1: トランスフォーマーコイルとホイル巻き機BRJ400-2の正面観
図2: トランスフォーマーコイルとホイール巻き機BRJ400-2の横から見物
