自動導体シート巻き装置トランスフォーマー・ホイール・ワイリング・マシン
記述トランスフォーマーホイール巻き機BRJ300
トランスフォーマーホイール巻き機BRJ300は,1層のホイールと1~2層の保温紙を巻き込むことができます.ホイール巻き機は銅ホイールとアルミホイールの両方を巻きることができます.トランスフォーマーホイール巻き機は,冷圧溶接ユニットと一緒に導管の異なる種類を溶接することができますつまり,ホイール巻き機は,銅ホイールと銅バスバーやアルミホイールとアルミバスバーだけでなく,しかし,銅製のフィルムとアルミ製のバスバー,またはアルミ製のフィルムと銅製のバスバーが一緒である場合もありますØ480mmから Ø520mmまでの範囲で,フィルム巻き機のフィルムデコイルは,内部直径500mmと最大外直径1000mmの導体フィルム材料を配置するために使用できます..
メインc反対者トランスフォーマーホイール巻き機BRJ300
専門技術pアラメータートランスフォーマーホイール巻き機BRJ300
トランスフォーマーホイール巻き機BRJ300の典型的な標準仕様は下記に示されており,トランスフォーマーホイール巻き機も要求に応じて製造することができます.
| 薄膜の幅: | 100~300mm |
| 完成したコイル形状: | 円形,円形,長方形 |
| 導体材料: | 銅またはアルミニウムフィルム |
| アル 薄膜厚さ: | 0.3~3.0mm |
| 厚さ: | 0.2 ~ 2.0 mm |
| フィルムデコイラー番号: | 1セット |
| 薄膜脱コイル長さ: | 350 mm |
| フィルムデコイラー拡張範囲: | Ø480 ~ 520mm |
| 最大コイル重量: | 750kg |
| ストレージモード: | パネム |
| 速度モードを調整する: | ステップレス調節可能 |
| 回転速度: | 0 ~ 35 回転/分 |
| 隔熱デコイル番号: | 2セット |
| 隔熱デコイル幅: | 350mm |
| 制御システム: | PLC |
| タッチスクリーン: | 10インチ (254mm) |
| ターン範囲を数える: | 0から999まで9 |

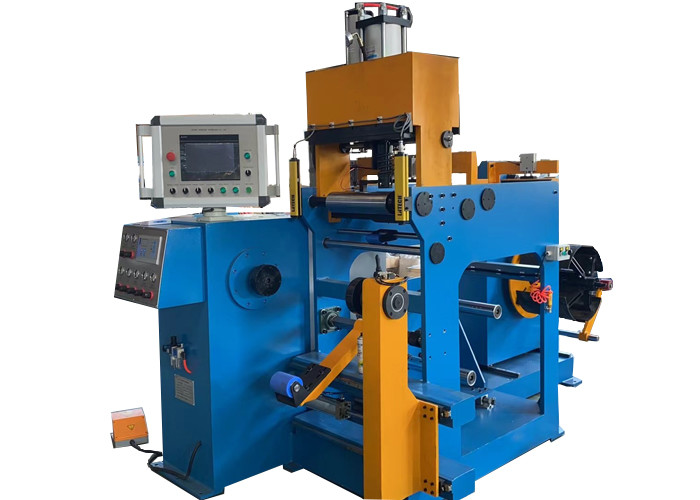

トランスフォーマーホイール巻き機 BRJ300の全景
図2: トランスフォーマーホイール巻き機BRJ300の溶接効果
