トランスフォーマーホイール巻き機 BRJ200の簡潔な紹介
トランスフォーマーホイール巻き機BRJ200は,最大高さ200mmの小型ホイール巻きを巻き用する特殊機器です.完成したホイールコイルは,トランスフォーマーや他の類似製品に使用できます.トランスフォーマーホイール巻き機には冷圧溶接装置があり,異なる材料 (銅またはアルミニウム) を溶接することができる.フィルムとバスバーの異なる厚さの溶接に適した異なるプレッシング模具が提供されています. 精度を保証するためにサーボモーターが使用されています. 触覚画面は,マシンを自動的に実行するために必要なすべてのパラメータを入力するために使用されます. 薄膜巻き機は,コンパクトな機能,高度な自動化高精度など
主要な成分トランスフォーマーホイール巻き機 BRJ200:
1主な鉄枠
22つのホイルデコイル
3圧縮ロール
4サーボモーター
52つの隔熱デコイル
6矯正システム
7自動冷圧溶接装置
8パネウマ・ユニット
9電気制御システム
10足のペダル
テクニカルパラメータトランスフォーマーホイール巻き機 BRJ200
BRJ200の典型的な標準仕様は下記に示されており,トランスフォーマーホイール巻き機も要求に応じて製造することができます.
| フィルム最大幅: | 200mm |
| 最大完成コイルOD : | Ø600mm |
| 完成したコイル形状: | 円形,円形,長方形 |
| 導体ホイール材料: | 銅またはアルミニウム |
| 厚さ: | 0.2~2.0mm |
| アル 薄膜厚さ: | 0.3~3.0mm |
| フィルム材料のID: | Ø500mm |
| フィルム材料 OD: | ≤ Ø1000mm |
| フィルム・デコイラー 量: | 1pc |
| フィルムデコイラー拡張範囲: | 420×520mm |
| 最大コイル重量: | 1000kg |
| 修正モード: | 光電感センサー |
| 清掃 | パンネマティック |
| デブリング: | パンネマティック |
| 隔熱デコイル数: | 2pc |
| 断熱紙コイル OD: | ≤ Ø400mm |
| 断熱紙コイルのID: | Ø76mm |
| 隔熱デコイラー拡張範囲: | Ø73~78mm |
| 巻き込み速度: | 035 RPM |
| メインモーター電源: | 4kw |
| 溶接圧: | 200 KN |
| 冷熱溶接装置: | 1セット |
| バスバー位置付け装置: | 1セット |
| 電動磨削装置: | 1セット |
| 冷熱溶接型: | 6個 |
| 制御システム: | PLC |
| 操作インターフェース: | タッチスクリーン |
| 数える範囲: | 0から999まで9 |

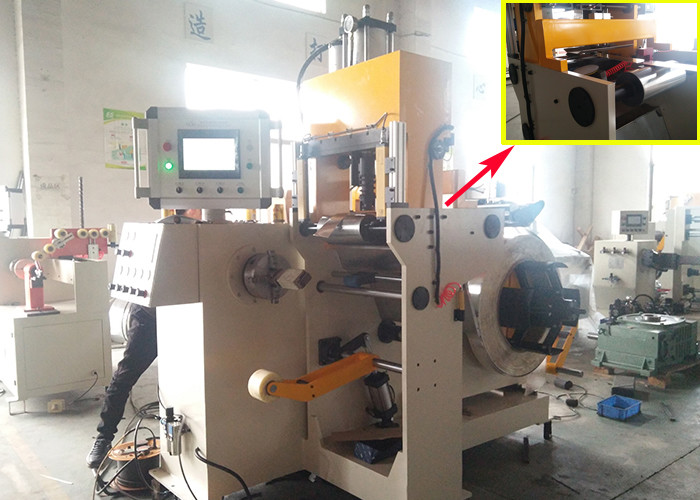

トランスフォーマーホイール巻き機 BRJ200の全景
図1: トランスフォーマーホイール巻き機BRJ200の横から見物
