LV トランスフォーマー フィルム巻き機 4つのフィルム脱巻き機
記述トランスフォーマー用ホイール巻き機BRJ1500-4
トランスフォーマーホイール巻き機BRJ1500-2は,プロフェッショナルホイールシート巻き機である. トランスフォーマーホイール巻き機は,ホイールコイルを作るために導体ホイールを巻きることができます.フィルム巻き機は最大幅1500mmでフィルムを巻きることができます4つのホイル脱コイルで,トランスフォーマーホイル巻き機は最大4層のホイルを巻きることができます.トランスフォーマーホイール巻き機は,TIG溶接ユニットと配備され,ホイールとバスバーを一緒に溶接することができますトランスフォーマーホイル巻き機は,PLCとHMIで簡単に操作できます.
メインc反対者トランスフォーマー用ホイール巻き機BRJ1500-4
1メインフレーム
2巻き込み装置
3. 薄膜脱線機
4隔熱デコイラー
5端を詰め込むストリップフィッダー
6洗浄システム
7切断システム
8. 薄膜脱磨システム
9エッジアライナメントシステム
10自動溶接装置
11電子制御システム
12パネウマティックシステム
技術的なpアラメータートランスフォーマー用ホイール巻き機BRJ1500-4
トランスフォーマーホイール巻き機BRJ1500-4の典型的な標準仕様は下記に示されています.しかし,トランスフォーマーホイール巻き機も要求に応じて製造できます.
| フィルム最大幅: | 1500mm |
| マックス 完成 コイルオーダー: | 1,000mm |
| 完成したコイル形状: | 円形,円形,長方形 |
| 導体ホイール材料: | 銅またはアルミニウム |
| 最大導体材料OD: | Φ1,000mm |
| 導体材料のID: | Φ500mm |
| フィルムデコイラー番号: | 4個 |
| 最大コイル重量: | 2500キロ |
| 巻き込みマンドル サイズ: | 80×80×1750mm |
| 溶接モード: | TIG |
| 切断モード: | 電動ディスクシア |
| 隔熱デコイル番号: | 2個 |
| 極限隔熱材料: | Φ400mm |
| 断熱材料のID: | Φ76mm |
| 末尾充填用ストリップフィッダー: | 8個 |
| エッジアライナメントシステム: | 光電感センサー |
| 制御システム: | PLC |
| 数える範囲: | 0から999まで9 |
| 総重量: | 8000キロ |
| 寸法 (LxWxH) | 5800×2850×2500mm |

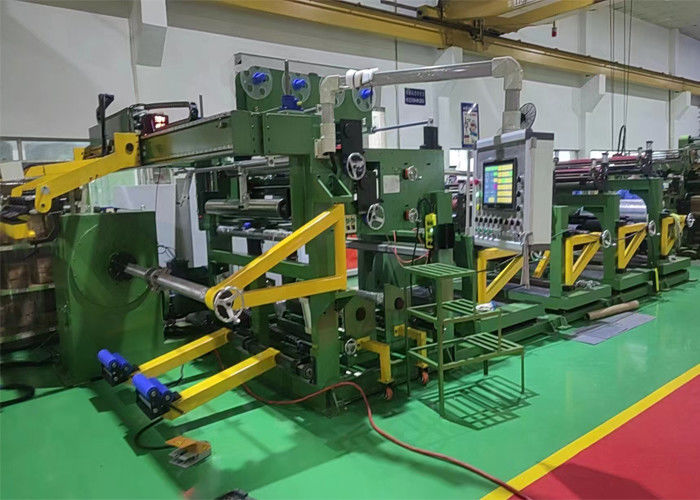

図1: トランスフォーマーホイール巻き機BRJ1500-4の正面
図2: トランスフォーマー フィルム巻き機 BRJ1500-4 の 後方
