| 名前: | 変圧器ホイルのウィンド マシーン | 使用: | 巻き膜 |
|---|---|---|---|
| 風力: | 22KW | 風速: | 0 | 18のrpm |
| CUホイルの厚さ: | 0.2 | 2.0mm | Alホイルの厚さ: | 0.3 | 3.0mm |
| 刻み目を取り除く単位: | 2セット | 保証: | 12ヶ月 |
| ハイライト: | 変圧器ホイルのウィンド マシーン,低電圧のホイール巻き機,投げられた樹脂ホイルのウィンド マシーン |
||
薄膜巻き機 低電圧鋳樹脂 トランスフォーマー フィルム巻き機
記述トランスフォーマー用ホイール巻き機BRJ1400-2
トランスフォーマーホイール巻き機BRJ1400-2はプロフェッショナルなホイールフィルム巻き機である. トランスフォーマーホイール巻き機は導体ホイールフィルムを巻き,ホイールコイルを作ることができます.この種のロープコイルは,鋳造樹脂変形器や他の類似製品に使用することができます.. フィルム巻き機には,2つのフィルム脱コイルと2つの隔離脱コイルが備わっています.トランスフォーマーホイール巻き機をホイール導体の一層か二層を風向きにして 隔熱紙の一層か二層を風向きにして. TIG 溶接ユニットにより,トランスフォーマーホイル巻き機はホイルとバスバーを一緒に溶接することができます. PLC コントロールシステムとHMIにより,トランスフォーマーホイル巻き機は簡単に操作できます.
メインc反対者トランスフォーマー用ホイール巻き機BRJ1400-2
1メインフレーム
2巻き込み装置
3. 薄膜脱線機
4隔熱デコイラー
5端を詰め込むストリップフィッダー
6洗浄システム
7切断システム
8. 薄膜脱磨システム
9エッジアライナメントシステム
10自動溶接装置
11電子制御システム
12パネウマティックシステム
技術的なpアラメータートランスフォーマー用ホイール巻き機BRJ1400-2
トランスフォーマーホイール巻き機BRJ1400-2の典型的な標準仕様は下記に示されています.しかし,トランスフォーマーホイール巻き機も要求に応じて製造できます.
| フィルム最大幅: | 1400mm |
| マックス 完成 コイルオーダー: | 1,000mm |
| 完成したコイル形状: | 円形,円形,長方形など |
| 導体ホイール材料: | 銅またはアルミニウム |
| 最大導体材料OD: | Φ1,000mm |
| 導体材料のID: | Φ500mm |
| フィルムデコイラー番号: | 2個 |
| フィルムデコイラー拡張範囲: | Φ480 ~ 520mm |
| 最大コイル重量: | 2500キロ |
| 巻き込みマンドル サイズ: | 80×80×1750mm |
| 溶接モード: | TIG |
| 切断モード: | 電動ディスクシア |
| 隔熱デコイル番号: | 2個 |
| 極限隔熱材料: | Φ400mm |
| 断熱材料のID: | Φ76mm |
| 末尾充填用ストリップフィッダー: | 8個 |
| エッジアライナメントシステム: | 光電感センサー |
| 制御システム: | PLC |
| 数える範囲: | 0から999まで9 |
| 総重量: | 8000キロ |
| 寸法 (LxWxH) | 5800×2850×2500mm |

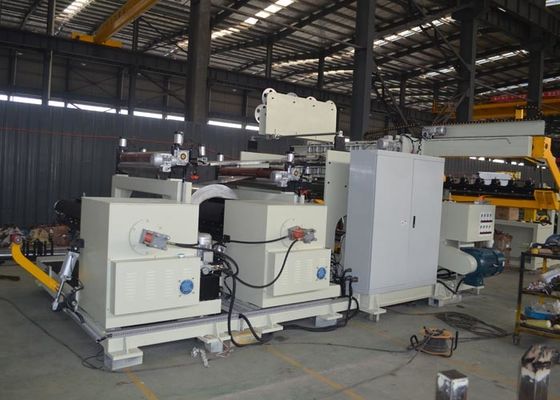

図1: トランスフォーマー製のホイール巻き機BRJ1400-2の正面
図2: トランスフォーマー フィルム巻き機 BRJ1400-2 の裏目
