オートマティックフィルム薄膜巻き機機械乾燥トランスフォーマー・ホイール・ワイリング・マシン
記述トランスフォーマーホイール巻き機BRJ1200-2
トランスフォーマーホイール巻き機は,銅ホイールとアルミホイールの両方を巻き用できる特別なフィルムホイール巻き機です.これらのロープホイールコイルは,乾燥型トランスフォーマーや他の類似製品に使用することができますこのタイプのトランスフォーマーホイール巻き機は,2つのホイール脱巻き機で備えられており,ホイール巻き機が一度に1つまたは2つのホイール巻き機を巻きます.PLC制御システムとHMIにより,トランスフォーマーホイール巻き機は操作が簡単です高自動化などです
メインc反対者トランスフォーマーホイール巻き機BRJ1200-2
技術的なpアラメータートランスフォーマーホイール巻き機BRJ1200-2
トランスフォーマーホイール巻き機BRJ1200-2の典型的な標準仕様は下記に示されており,トランスフォーマーホイール巻き機も要求に応じて製造することができます.
| 最大 薄膜の幅 | 1200ミリ |
| マックス 完成したコイル | Φ1,000mm |
| 完成したコイル形状: | 円形,円形,長方形 |
| 導体ホイール材料: | 銅またはアルミニウム |
| 薄膜の厚さ (アルミニウム): | 0.3~3.0mm |
| 薄膜厚さ 最小最大 (銅): | 0.2 ~ 2.0 mm |
| 導体ホイール材料 OD: | Φ1,000mm |
| 導体ホイール材料のID: | Φ500mm |
| ローリングパワー: | 15KW |
| 巻き込み速度: | 0~20回転/分 |
| 溶接モード: | TIG |
| 切断モード: | 電動ローリングシール |
| 終盤のフード: | 8個 |
| エッジアライナメントシステム: | 光電感による自動修正偏差 |
| ユーザーインターフェース: | 10インチ (254mm) タッチスクリーン |
| 数える範囲: | 0 ~ 99999 |

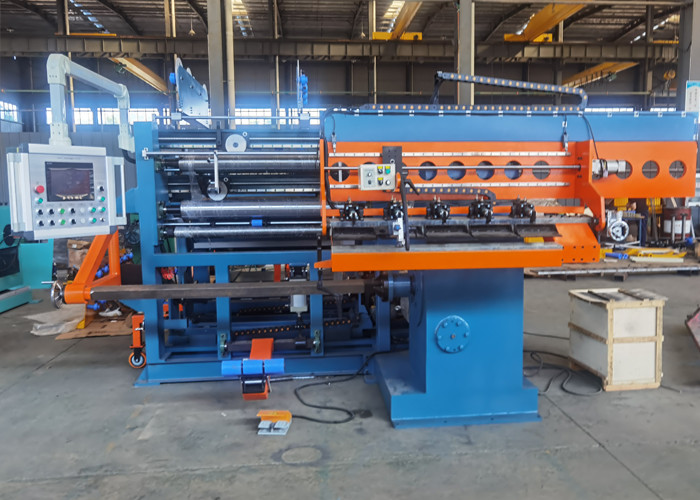

図1: トランスフォーマーホイール巻き機の横から見る
図2: トランスフォーマー フィルム巻き機 BRJ1200-2 の 後方
