横幅 600mm 鋳樹脂 Transformer フィルム巻き機
トランスフォーマーホイール巻き機 BRJ600-2の簡単な詳細
トランスフォーマーホイール巻き機BRJ600-2の説明
トランスフォーマーホイール巻き機BRJ600-2は,プロの巻き機機器である. トランスフォーマーホイール巻き機は,主に銅ホイールまたはアルミホイールを巻きに使用される.トランスフォーマーホイール巻き機は,ホイール1つまたは2つの層と1つまたは2つの層を巻きることができます 隔熱紙トランスフォーマーホイール巻き機は,ホイール巻き時にホイール縁を整頓するためにホイール巻きの位置を修正できる光電センサーが装備されています.トランスフォーマーホイール巻き機は,ホイールとバスバーを一緒に溶接するためのTIG溶接ユニットが装備されています. HMI と PLC をベースにした制御システムにより,トランスフォーマーホイル巻き機は,簡単で直感的に操作できます.
トランスフォーマーホイール巻き機BRJ600-2の主なパラメータ
トランスフォーマー型ホイール巻き機BRJ600-2の典型的な標準仕様は下記に示されており,ホイール巻き機も要求に応じて製造することができます.
| フィルム最大幅: | 600mm |
| 導体ホイール材料 OD: | Ø1,000mm 最大 |
| 導体ホイール材料のID: | Ø500mm |
| 導体デコイラー番号: | 2個 |
| ローリングパワー: | 11KW |
| ワイリングシャフトのサイズ: | 80×80×950mm |
| マックス 巻き込み速度: | 26回転/分 |
| 隔熱デコイル: | 2個 |
| 断熱材料 OD: | ≤Ø400mm |
| 断熱材料のID: | Ø76mm |
| 終盤のフード: | 6個 |
| エッジアライナメントシステム: | 光電感センサー |
| ターン数範囲: | 0 ~ 99999 |
| 電源: | 3相 380V 50Hz |

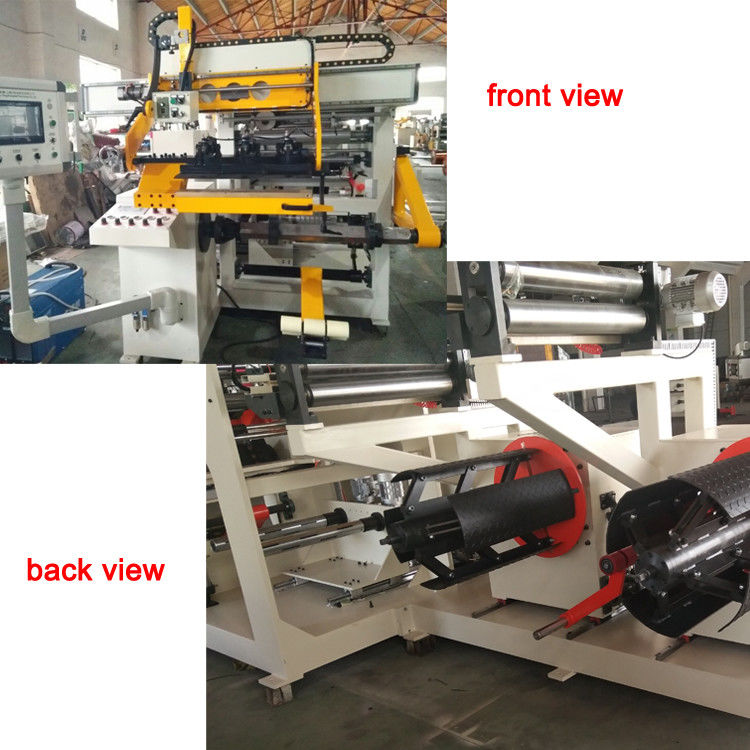

図1: トランスフォーマー製のホイール巻き機BRJ600-2の正面
図2 トランスフォーマー フィルム巻き機 BRJ600-2
