オートマティック ワインダー コイル と フィルム ワインディング マシン
紹介するについて
自動コイルとホイール巻き機BRJ400-2はホイールとワイヤの両方を巻くのに使用できます.コイルとホイール巻き機械は,ホイールの1つまたは2つの層と隔熱紙の1つまたは2つの層を巻き用することができます機械は,最大回転幅400mmのワイヤを回転することも使用できます. 機械は,操作インターフェースの2セットが提供されています.もう一つは,ワイヤリングコイルです.インタフェースの2つのセットはタッチスクリーンで簡単に切り替えることができます.
技術パラメータ
BRJ400-2の典型的な標準仕様は下記に示されており,カイルとホイルを巻き込む機械も要求に応じて製造することができます.
| 巻き紙用には: | |
| 最大のフィルム幅: | 400mm |
| 最大回転直径: | Ø600mm |
| コイル形: | 円形,丸い,長方形 |
| 導体材料: | 銅/アルミ製のフィルム |
| 薄膜の厚さ: | 0.3・3.0mm |
| 厚さ: | 0.2 〜2.0 mm |
| フィルム・デコイル: | 2セット |
| フィルムデコイラー最大容量: | 750kg |
| 調整方法: | 光電気自動修正 |
| 巻き込み力: | 7.5KW |
| 中央の高さ: | 1000mm |
| 断熱軸: | 2セット |
| 隔熱ロール OD: | ≤Ø400mm |
| 隔離層ロールID: | Ø76mm |
| 計測範囲: | 00.0~9999. オーケー9 |
| 計測精度: | 0.1 円 |
| 機能: | 断片式入力,逆転式,電源オフメモリなど |
| 溶接方法: | TIG |
| ワイヤリング用: | |
| オーダーダース | 400mm |
| ワイヤリングの最大幅: | 400mm |
| 丸いワイヤのサイズ: | 0.3~6.0mm |
| 最大平面ワイヤサイズ: | 4x10mm |
| 最大回転速度: | 80回転/分 |

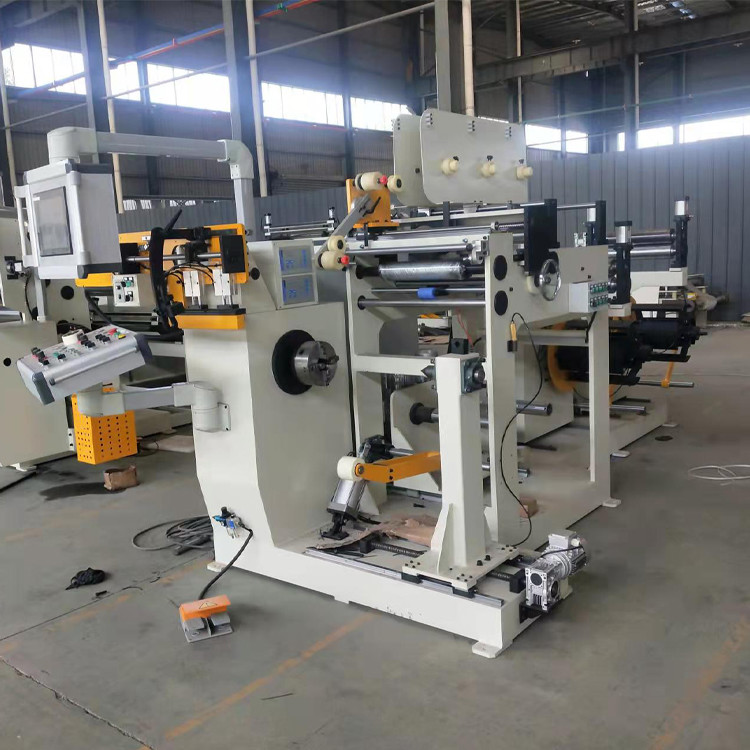

図1: トランスフォーマーコイルとホイル巻き機BRJ400-2の正面観
図2トランスフォーマーコイルとフィルム巻き機BRJ400-2の横からの眺め
