オートマティックな電導ホイル巻き 冷圧溶接トランスフォーマー・ホイール・ワイリング・マシン
記述フィルム巻き機BRJ300-2
LVホイル巻き機BRJ300-2は,ホイルの1層または2層と保温紙の1層を巻き込むために使用できます.ホイルは銅またはアルミホイルであることができます.冷圧溶接装置により,ホイルは冷圧溶接装置で,ホイルは冷圧溶接装置で,ホイルは冷圧溶接装置で,ホイルは冷圧溶接装置で,ホイルは冷圧溶接装置で,ホイルは冷圧溶接装置で,ホイルは冷圧溶接装置で,ホイルは冷圧溶接装置で,ホイルは冷圧溶接装置で,ホイルは冷圧溶接装置で,ホイルは冷圧溶接装置で,ホイルは冷圧溶接装置で,ホイルは冷圧溶接装置で,ホイルは冷圧溶接装置で,ホイルは冷圧溶接装置で,ホイルは冷圧溶接装置で,ホイルは冷圧溶接装置で,ホイルは冷圧溶接装置で,ホイルは冷圧溶接装置で,ホイルは冷圧溶接装置で,冷圧装置LVホイル巻き機は,異なる種類の電導体を一緒に溶接することができます.つまり,この機械は,シュー・フォイルとシュー・バスバー,またはシュー・フォイルとシュー・バスバーだけでなく,シュー・フォイルとシュー・バスバー,またはシュー・バーとシュー・バーを一緒に溶接することができます.フィルムデコイルは,内径500mmと最大外径1000mmの導体材料を配置するのに適しています..
メインc反対者フィルム巻き機BRJ300-2
1メインフレーム
2. フィルム・デコイラー,空気圧付きの2枚のフィルム・デコイラー
3フィルムフィッダー
4押すローラー
5主回転装置
6PLCベースの制御システム
7パネウマティックシステム
8. 冷熱溶接,異なる仕様のための6枚の模具で
技術的なpアラメーターフィルム巻き機BRJ300-2
典型的な標準仕様LVホイル巻き機BRJ300-2 は下記に示されています.また,lvホイール巻き機も要求に応じて製造できます.
| 薄膜の幅: | 150~300mm |
| 完成したコイル形状: | 円形,円形,長方形 |
| 導体材料: | 銅またはアルミニウムフィルム |
| アル 薄膜厚さ: | 0.3~3.0mm |
| 厚さ: | 0.2 ~ 2.0 mm |
| フィルムデコイラー番号: | 2個 |
| 薄膜脱コイル長さ: | 350 mm |
| フィルムデコイラー拡張範囲: | Ø460 ~ 520mm |
| 最大コイル重量: | 750kg |
| ストレージモード: | パネム |
| 速度モードを調整する: | ステップレス調節可能 |
| 回転速度: | 0 ~ 35 回転/分 |
| 隔熱デコイル番号: | 2pc |
| 隔熱デコイル幅: | 350mm |
| 制御システム: | PLC |
| タッチスクリーン: | 10インチ (254mm) |
| ターン範囲を数える: | 0から999まで9 |

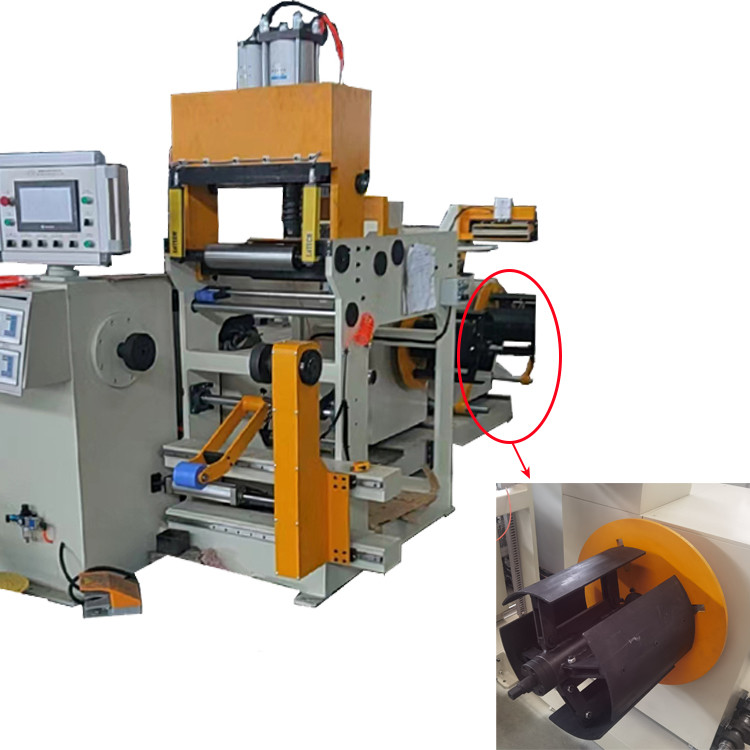

図1: トランスフォーマー フィルム巻き機 BRJ300-2 の全景
図2: トランスフォーマーホイール巻き機BRJ300-2の溶接効果
