トランスフォーマー型ホイール巻き機BRJ200の導入
BRJ200は,トランスフォーマーまたは原子炉のホイールコイルおよびその他の類似製品を巻き込むための特別なホイールローリングマシンです.この機械は,最大幅200mmの銅またはアルミニウムストライプを巻きることができます機内には冷圧溶接装置が採用されており,クフイルとクバー,クフイルとアルバーを巻き,フィルムとキューバーこの種のホイル巻き機械は,PLC制御システムで提供されており,パラメータ入力に応じて機械を自動的に動作させることができます.
メインc反対者トランスフォーマー用ホイール巻き機BRJ200
1メインフレーム
2. 薄膜脱線機
3押すローラー
4巻き込み装置
5隔熱デコイラー
6エッジアライナメントシステム
7自動冷熱溶接装置
8パネウマ・ユニット
9電気制御システム
10足のペダル
技術的なpアラメータートランスフォーマー用ホイール巻き機BRJ200
典型的な標準仕様フィルム巻き機BRJ200 下に示されています.紙巻き機も 要求に応じて製造できます.
| フィルム材料の最大幅 | 200mm |
| コイルオーダーダウンは終わった : | Ø600mm |
| コイル形: | 円形,円形,長方形 |
| 導体ホイール材料: | 銅またはアルミニウム |
| 厚さ: | 0.2~2.0mm |
| アル 薄膜厚さ: | 0.3~3.0mm |
| フィルム材料のID: | 500mm |
| フィルム材料 OD: | ≤ 1000mm |
| フィルムデコイラー番号: | 1pc |
| 薄膜脱コイル長さ: | 250mm |
| フィルム・デコイラー・シャフト | 直径調整範囲: Ø420 ~ 520mm |
| 最大コイル重量: | 1000kg |
| 修正モード: | 光電感センサー |
| 修正偏差精度: | ±0.5mm |
| 隔熱デコイル番号: | 1pc |
| 断熱紙コイル OD: | ≤ Ø400mm |
| 断熱紙コイルのID: | Ø76mm |
| 巻き込み速度: | 0 ~ 35 RPM |
| マックス 作業トルク: | 3千ンメートル |
| ローリングパワー: | 4kw |
| 冷熱溶接装置: | 1セット |
| バスバー位置付け装置: | 1セット |
| 電動磨削装置: | 1セット |
| 冷熱溶接型: | 6個 |
| プログラミングタイプ: | PLC |
| 操作インターフェース: | タッチスクリーン |
| ターン範囲を数える: | 0から999まで9 |

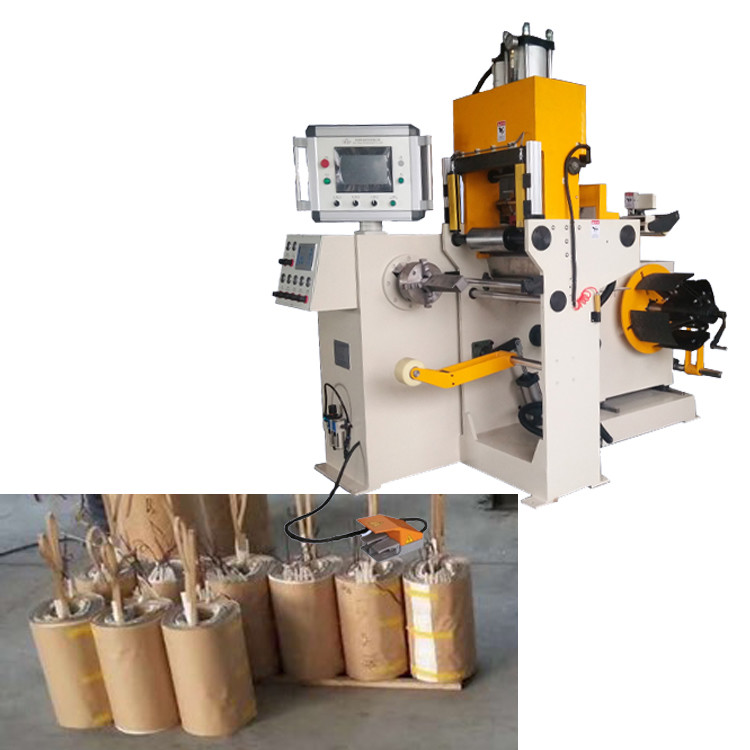

トランスフォーマーホイール巻き機 BRJ200の全景
図1: トランスフォーマーホイール巻き機BRJ200の横の眺め
