商品の詳細:
お支払配送条件:
|
| 製品名: | トランスフォーマーHVホイル巻き機 | 使用: | 巻くホイルのコイル |
|---|---|---|---|
| CUホイルの厚さ: | 0.15 ~ 2.0mm | Alホイルの厚さ: | 0.2 | 3.0mm |
| 風速: | 0 | 200rpm | パワー: | 18.5KW |
| 色: | 選択可能 | 保証: | 12ヶ月 |
| ハイライト: | HVホイール巻き機,トランスフォーマー用オートマティック・ホイル・ワイリング・マシン,HV トランスフォーマーホイール巻き機 |
||
自動トランスフォーマーHVホイル巻き機
HVホイール巻き機 GY-BRJの導入
自動HVホイール巻き機GY-BRJは,高圧トランスフォーマーホイール巻き (ドライタイプ高圧巻き) を巻きることに専念しています.巻きプロセス中に,機械は恒常的な緊張を供給します.この機械は自動的に偏差を修正することができますこの機械は,事前設定されたパラメータに従って,赤外線位置位置付け機能で正確な軸移動を達成することができます.
主要な構成要素HVホイール巻き機 GY-BRJ
技術パラメータHVホイール巻き機 GY-BRJ
GY-BRJの典型的な標準仕様は下記に示されており,要求に応じて簡単に変更することができます.
| 薄膜の幅: | 20 ~ 200mm |
| 導体ホイール材料: | 銅またはアルミニウム |
| アル 薄膜厚さ: | 0.2 ~ 3.0 mm |
| 厚さ: | 0.15 ~ 2.0 mm |
| 内部の電源コイル (min/Max): | Φ300mm/Φ400mm |
| 外部の供給コイル (最大) | Φ1000mm |
| 最大コイル重量: | 450kg |
| 隔熱厚さ: | 0.02 ~ 0.15mm |
| 断熱電源コイルID: | Φ76mm |
| 最大隔熱供給コイルOD: | Φ400mm |
| 最大巻き込み長さ (鉛棒を含む): | 1600mm ((2050mm) |
| ロープコイル内径: | Ø300mm |
| 最大回転コイル外径: | Ø1100mm |
| 最大回転コイル重量: | 1500kg |
| 溶接モード: | TIG,350A |
| マンドルトルク: | 1800N.m |
| 導体への緊張: | 50 ~ 3000N |
| フィルムデコイラー番号: | 1セット |
| 隔熱デコイル番号: | 2セット |
| 巻き込み速度: | 0~200回転/分 |
| モーターパワー: | 18.5KW |
| フィルムエッジデブーリングユニット: | 1セット |
| クリーニングユニット: | 1セット |

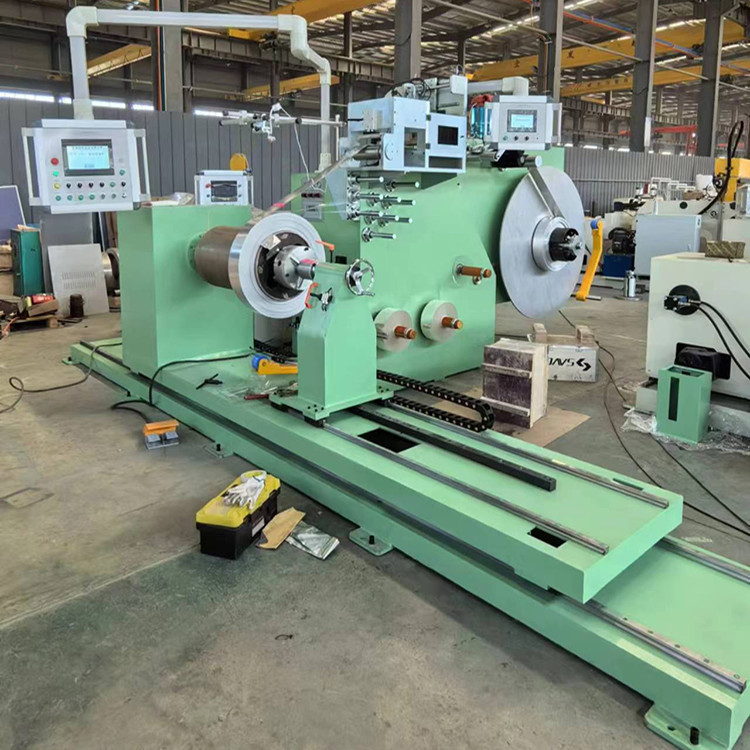

図1: トランスフォーマーHVホイール巻き機GY-BRJの正面
図2: トランスフォーマーHVホイール巻き機GY-BRJのバックビュー
