記述トランスフォーマーホイール巻き機BRJ1200-2
トランスフォーマーホイール巻き機は,電導ホイールコイルを巻き用する特殊な巻き設備である.これらのロープホイールコイルは,鋳粉樹脂トランスフォーマーやその他の類似製品に使用することができる.導体ホイルの1つまたは2つの層の両方を巻きることができる. 1つまたは2つの層の保温紙は,ホイル巻き機によっても巻き込まれる. トランスフォーマーホイル巻き機は,操作が簡単,高度な自動化などがあります.
メインc反対者トランスフォーマーホイール巻き機BRJ1200-2
技術的なpアラメータートランスフォーマーホイール巻き機BRJ1200-2
トランスフォーマーホイール巻き機BRJ1200-2の典型的な標準仕様は下記に示されていますが,トランスフォーマーホイール巻き機も要求に応じて製造できます.
| 最大 薄膜の幅 | 1200ミリ |
| マックス 完成したコイル | Φ1,000mm |
| 完成したコイルID: | Φ130mm |
| 完成したコイル形状: | 円形,円形,長方形など |
| 導体ホイール材料: | 銅またはアルミニウム |
| 薄膜の厚さ (アルミニウム): | 0.3~3.0mm |
| 薄膜厚さ 最小最大 (銅): | 0.2 ~ 2.0 mm |
| 導体ホイール材料 OD: | Φ1,000mm |
| 導体ホイール材料のID: | Φ500mm |
| 導体デコイル直径: | Φ400 ~ 520mm |
| ローリングパワー: | 15KW |
| 巻き込み速度: | 0~20回転/分 |
| 溶接モード: | TIG |
| 切断モード: | 電動ローリングシール |
| 隔熱デコイラーシャフト: | 拡張可能 (pneumatic open/close アクション) |
| 終盤のフード: | 8個 |
| エッジアライナメントシステム: | 光電感による自動修正偏差 |
| ユーザーインターフェース: | 10インチ (254mm) タッチスクリーン |
| 数える範囲: | 0 ~ 99999 |

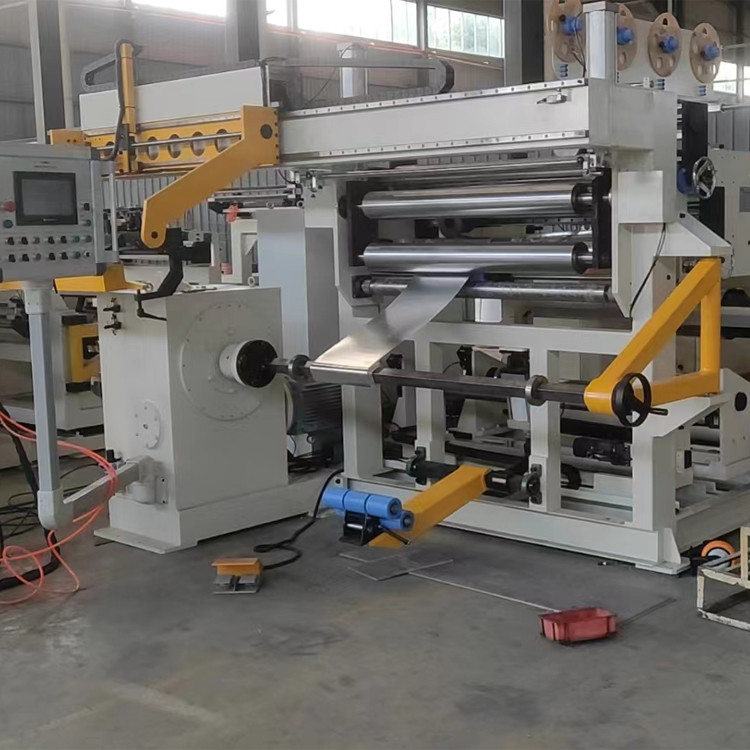

図1: トランスフォーマーホイール巻き機の横から見る
図2: トランスフォーマー フィルム巻き機 BRJ1200-2 の 後方
