| 製品名: | 変圧器ホイルのウィンド マシーン | 機能: | 巻くホイルのコイル |
|---|---|---|---|
| CUホイルの厚さ: | 0.2 | 2.0mm | Alホイルの厚さ: | 0.3 | 3.0mm |
| 最高。ホイルの幅: | 1000mm | 色: | 条件によって |
| 巻上げモーター力: | 15kw | 回転速度: | 0 | 20rpm |
| ハイライト: | トランスフォーマー用オートマティック・ホイル・ワイリング・マシン,乾燥した変圧器ホイルのウィンド マシーン,銅帯トランスフォーマー フィルム巻き機 |
||
工場直販自動銅ストライプワイリングマシン ドライトランスフォーマー フィルムワイリングマシン
記述トランスフォーマー用ホイール巻き機BRJ1000-2
トランスフォーマーホイール巻き機BRJ1000-2は,プロの巻き機である. トランスフォーマーホイール巻き機は,主にトランスフォーマーホイール巻きや類似製品を風するために使用されます.これらのホイールコイルは,鋳型樹脂トランスフォーマーやその他の類似製品を作るのに使用できますトランスフォーマーホイール巻き機は,最大幅1000mmの銅ホイールの1つまたは2層を巻きることができます. 15KWの巻きモーターで,トランスフォーマーホイール巻き機は,風ホイールと保温紙に十分なトルクを提供することができます. トランスフォーマーホイル巻き機は,TIG溶接機と一緒にホイルとバスバーを溶接することができます. HMIとタッチスクリーンにより,トランスフォーマーホイル巻き機を操作することは非常に簡単です.
トランスフォーマーホイール巻き機 BRJ1000-2の簡単な詳細
1) 2つのホイールデコイル
2) 2つの隔熱デコイル
3) 末尾のフードリップ
4) 浄化システム
5) 薄膜脱磨システム
6) 薄膜切断システム
7) エッジアライナメントシステム
8) 自動溶接装置
テクニカルアラメータートランスフォーマー用ホイール巻き機BRJ1000-2
トランスフォーマーホイール巻き機BRJ1000-2の典型的な標準仕様は下記に示されていますが,ホイール巻き機も要求に応じて製造できます.
| 最大 薄膜の幅 | 1,000mm |
| 最大導体材料OD: | Ø1,000mm |
| 導体材料のID: | Ø500mm |
| フィルムデコイラー番号: | 2セット |
| 薄膜脱コイル長さ: | 1,050mm |
| フィルムデコイラー拡張範囲: | Ø480 ~ 520mm |
| ワイリングシャフトのサイズ: | 80×80×1350mm |
| 切断モード: | 電動ディスクシア |
| 薄膜脱磨システム: | パネウマ制御 |
| 清掃システム: | パネウマ制御 |
| 隔熱デコイル番号: | 2セット |
| 最大隔熱材料 OD: | Ø400mm |
| 断熱材料のID: | Ø76mm |
| 最大隔熱材料の幅: | 1,050mm |
| 隔熱デコイラーシャフト: | 拡張可能 (pneumatic open/close アクション) |
| 終盤のフード: | 8個 |
| エッジアライナメントシステム: | 光電感センサー |
| 修正精度: | ±0.5mm |
| 電子制御システム: | PLC |
| ローリングパワー: | 15kw |
| 巻き込み速度: | 20回転/分 |
| ターン数範囲: | 0 ~ 99999 |

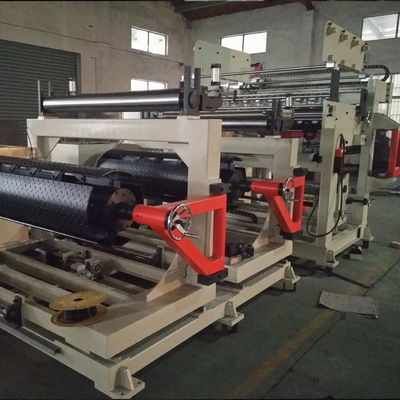

図1: トランスフォーマー製のホイール巻き機BRJ1000-2の正面
図2: トランスフォーマー フィルム巻き機 BRJ1000-2 の裏目
