オートマティックTIG 溶接乾型トランスフォーマー・ホイール・ワイリング・マシン
早くdエタイルトランスフォーマーホイール巻き機BRJ600-2
記述トランスフォーマーホイール巻き機BRJ600-2
トランスフォーマーホイール巻き機BRJ600-2は,主にトランスフォーマーホイールコイルおよびその他の類似製品を風するために使用されます. トランスフォーマーホイール巻き機は,銅またはアルミニウムホイールを風するために使用できます.トランスフォーマーホイール巻き機は,ホイール deccoilersと絶縁 deccoilerのための空気ブレーキシステムと配備されています. 巻き時にコイルがしっかりと巻きられるようにする緊張を提供するために.光電感センサーにより,トランスフォーマー製のホイル巻き機はホイルの位置を修正し,ホイルの縁をホイリング時にきれいにすることができます.トランスフォーマーホイール巻き機は,ホイールとバスバーを一緒に溶接するためにTIG溶接ユニットです. HMI と PLC をベースにした制御システムにより,トランスフォーマーホイル巻き機は,簡単で直感的に操作できます.
メインpアラメータートランスフォーマーホイール巻き機BRJ600-2
トランスフォーマーホイール巻き機BRJ600-2の典型的な標準仕様は下記に示されていますが,ホイール巻き機も要求に応じて製造できます.
| フィルム最大幅: | 600mm |
| コイル形: | 円形,円形,長方形 |
| 導体ホイール材料 OD: | Ø1,000mm 最大 |
| 導体ホイール材料のID: | Ø500mm |
| 導体デコイラー番号: | 2個 |
| 導体デコイラーの長さ: | 650mm |
| 導体デコイラー拡張範囲: | Ø400 ~ 520mm |
| ローリングパワー: | 11KW |
| ワイリングシャフトのサイズ: | 80×80×950mm |
| マックス 巻き込み速度: | 26回転/分 |
| 隔熱デコイル: | 2個 |
| 断熱材料 OD: | ≤Ø400mm |
| 断熱材料のID: | Ø76mm |
| 断熱紙の幅: | 650mm |
| 終盤のフード: | 6個 |
| エッジアライナメントシステム: | 光電感センサー |
| 修正精度: | ±0.5mm |
| タッチスクリーン: | 10インチ |
| ターン数範囲: | 0 ~ 99999 |

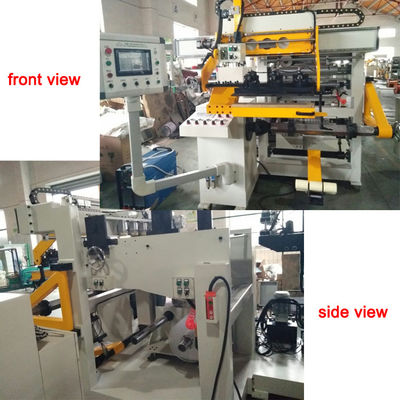

図1: トランスフォーマー製のホイール巻き機BRJ600-2の正面
図2 トランスフォーマー フィルム巻き機 BRJ600-2
