自動冷圧溶接薄膜巻き機ドライトランスフォーマー・ホイール・ワイリング・マシン
記述トランスフォーマーホイール巻き機BRJ300-2
トランスフォーマーホイール巻き機BRJ300-2は,ホイール巻きを作るために主にホイール導体,すなわち銅ホイールとアルミホイールを風するために使用される特別なホイール巻き機です.この種のホイルコイルは,トランスフォーマーや他の類似製品に使用することができます.トランスフォーマーホイール巻き機のモデル,BRJ300-2は,最大幅300mmの銅またはアルミホイールを巻きることができます.トランスフォーマーホイール巻き機は,ホイール1つまたは2つの層と1つまたは2つの層の保温紙を処理することができますトランスフォーマーホイール巻き機の制御システムは,PLCをベースにしており,パラメータ入力に応じて機械が自動的に動きます. HMIとPLCにより,トランスフォーマーホイール巻き機は非常に簡単に操作できます.
早くdエタイルトランスフォーマー用ホイール巻き機BRJ300-2
技術的なpアラメータートランスフォーマーホイール巻き機BRJ300-2
トランスフォーマーホイール巻き機BRJ300-2の典型的な標準仕様は下記に示されていますが,ホイール巻き機も要求に応じて製造できます.
| 最大 薄膜の幅 | 300mm |
| コイル形: | 円形,円形,長方形 |
| 導体ホイール材料: | 銅またはアルミニウム |
| 厚さ: | 0.2~2.0mm |
| アル 薄膜厚さ: | 0.3~3.0mm |
| フィルム材料のID: | Ø500mm |
| フィルム材料 OD: | Ø≤1000mm |
| フィルムデコイラー番号: | 2個 |
| フィルムデコイラー拡張範囲: | Φ420 ~ Φ520mm |
| 最大コイル重量: | 750kg |
| 修正モード: | 光電感センサー |
| 隔熱紙のデコイル番号: | 2セット |
| 断熱紙コイル OD: | ≤ Ø400mm |
| 断熱紙コイルのID: | Ø76mm |
| 隔熱デコイル幅: | 350mm |
| 巻き込み速度: | 0 ~ 35 RPM |
| ローリングパワー: | 5.5kw |
| 冷熱溶接装置: | 1セット |
| 定位装置: | 1セット |
| 磨き装置: | 1セット |
| 制御システム: | PLC |
| 数える範囲: | 0から999まで9 |

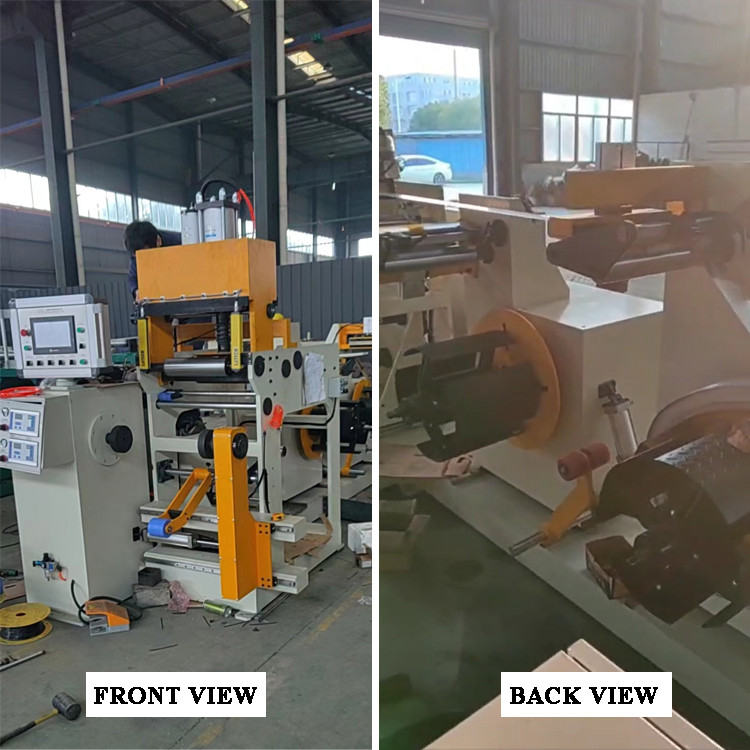

図1: トランスフォーマー フィルム巻き機 BRJ300-2 の全景
図2: トランスフォーマーホイール巻き機BRJ300-2の溶接効果
