オートマティック 銅フィルム風er 乾燥型トランスフォーマー・ホイール・ワイリング・マシン
紹介トランスフォーマーホイール巻き機BRJ1600-2
トランスフォーマーホイール巻き機 BRJ1600-2は,乾燥型トランスフォーマーコイルを作るために銅またはアルミホイールを巻き込むための専門機器です.トランスフォーマーホイール巻き機は,電導ホイールの1層または2層を巻きることができます.トランスフォーマーホイール巻き機は,隔熱紙を入れるために2つの気圧拡張マンドルを持っています. したがって,機械は隔熱紙の1つまたは2層を巻きることもできます.トランスフォーマーホイール巻き機は,パワー30kwのモーターで駆動されています.
特徴トランスフォーマーホイール巻き機BRJ1600-2
メインpトランスフォーマーホイール巻き機の直径BRJ1600-2
以下は,トランスフォーマーホイール巻き機BRJ1600-2の標準仕様ですが,トランスフォーマーホイール巻き機も要求に応じて製造できます.
| 薄膜の幅: | 350 ~ 1,600mm |
| 完成したコイルの最大OD: | Ø1,000mm |
| AL 薄膜厚さ: | 0.3~3.0mm |
| 厚さ: | 0.2 ~ 2.0 mm |
| 最大導体材料OD: | Φ1,000mm |
| 導体材料のID: | Φ500mm |
| フィルムデコイラー番号: | 2セット |
| 隔熱デコイル番号: | 2セット |
| ローリングパワー: | 30kw |
| 巻き込み速度: | 0~16回転/分 |
| 溶接モード: | TIG |
| 切断モード: | 電動ディスクシア |
| 薄膜脱磨システム: | パネウマ制御 |
| 掃除用紙の装置: | パネウマ制御 |
| エッジアライナメントシステム: | 光電感センサー |
| 数える範囲: | 0から999まで9 |

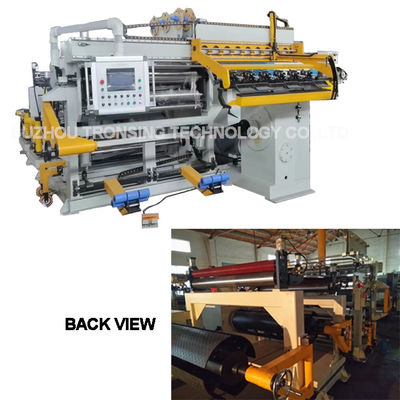

図1: トランスフォーマーホイール巻き機BRJ1600-2の正面
図2: トランスフォーマー フィルム巻き機 BRJ1600-2 の裏目
