鋳樹脂 トランスフォーマー フィルム巻き機銅製のフィルム巻き機
記述トランスフォーマーホイール巻き機BRJ1400-2
トランスフォーマーホイール巻き機BRJ1400-2は,ホイール導体を持つトランスフォーマーコイルを精密かつ効率的に巻き込むためのプロの装置です.トランスフォーマーホイール巻き機は,銅とアルミホイールの両方を巻き用2つのホイル脱コイルと2つの保温脱コイルで,トランスフォーマーホイル巻き機は,ホイル導体の1つまたは2つの層を巻き,保温紙の1つまたは2つの層を巻きることができます.トランスフォーマーホイール巻き機は,TIG溶接ユニットと装備されていますPLC制御システムとHMIにより,トランスフォーマーホイル巻き機は,ゆっくりと起動し,スムーズに動作し,操作が簡単です.
メインc反対者トランスフォーマーホイール巻き機BRJ1400-2
1メインフレーム
2巻き込み装置
3. 薄膜脱線機
4隔熱デコイラー
5端を詰め込むストリップフィッダー
6洗浄システム
7切断システム
8. 薄膜脱磨システム
9エッジアライナメントシステム
10自動溶接装置
11電子制御システム
12パネウマティックシステム
技術的なpアラメータートランスフォーマーホイール巻き機BRJ1400-2
トランスフォーマーホイール巻き機BRJ1400-2の典型的な標準仕様は下記に示されていますが,トランスフォーマーホイール巻き機も要求に応じて製造できます.
| フィルム最大幅: | 1400mm |
| マックス 完成 コイルオーダー: | 1,000mm |
| 完成したコイル形状: | 円形,円形,長方形など |
| 導体ホイール材料: | 銅またはアルミニウム |
| 最大導体材料OD: | Φ1,000mm |
| 導体材料のID: | Φ500mm |
| フィルムデコイラー番号: | 2個 |
| フィルムデコイラー拡張範囲: | Φ460 ~ 520mm |
| 最大コイル重量: | 2500キロ |
| 巻き込みマンドル サイズ: | 80×80×1750mm |
| 溶接モード: | TIG |
| 切断モード: | 電動ディスクシア |
| 隔熱デコイル番号: | 2個 |
| 極限隔熱材料: | Φ400mm |
| 断熱材料のID: | Φ76mm |
| 末尾充填用ストリップフィッダー: | 8個 |
| エッジアライナメントシステム: | 光電感センサー |
| 制御システム: | PLC |
| ユーザーインターフェース: | 10インチ (254mm) タッチスクリーン |
| 数える範囲: | 0から999まで9 |
| 総重量: | 8000キロ |
| 寸法 (LxWxH) | 5800×2850×2500mm |

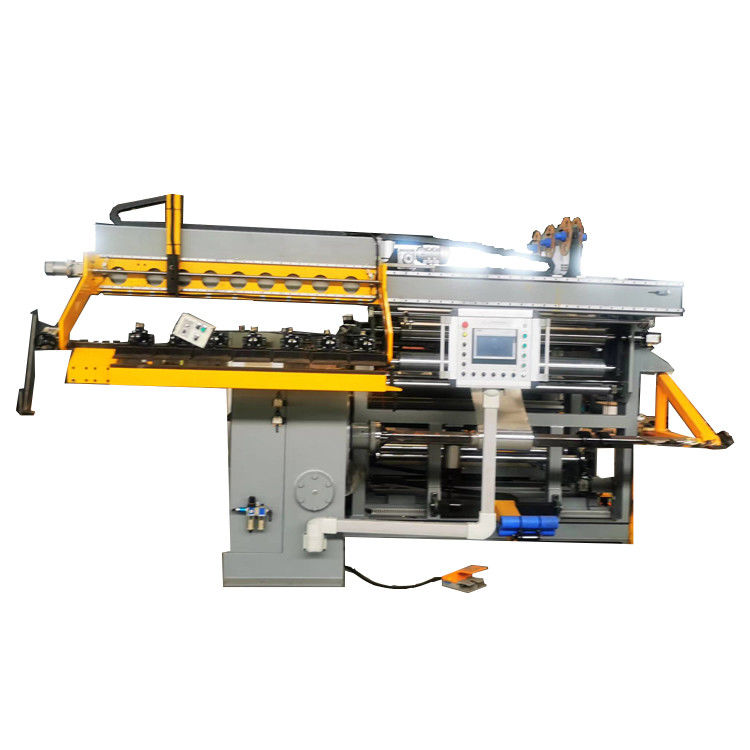

図1: トランスフォーマー製のホイール巻き機BRJ1400-2の正面
図2: トランスフォーマー製のホイール巻き機BRJ1400-2の裏目
