2層の銅シートワインダー 乾燥トランスフォーマー フィルムワイリングマシン
記述トランスフォーマーホイール巻き機BRJ1200-2
トランスフォーマーホイール巻き機は,銅またはアルミホイール導体を持つトランスフォーマーコイルを巻き用として設計された特殊機器である.トランスフォーマー製のホイール巻き機は,プロセスを改善するために異なる自動技術を採用していますこのタイプのトランスフォーマーホイール巻き機は,アルミホイールまたは銅ホイールと隔熱紙の1つまたは2つの層の両方を巻きることができます. PLC制御システムとHMIで,トランスフォーマーホイール巻き機は簡単に操作できます.
メインc反対者トランスフォーマーホイール巻き機BRJ1200-2
技術的なpアラメータートランスフォーマーホイール巻き機BRJ1200-2
トランスフォーマーホイール巻き機BRJ1200-2の典型的な標準仕様は下記に示されています.しかし,トランスフォーマーホイール巻き機も要求に応じて製造できます.
| 最大 薄膜の幅 | 1200ミリ |
| マックス 完成したコイル | Φ1,000mm |
| 完成したコイルID: | Φ130mm |
| 完成したコイル形状: | 円形,円形,長方形など |
| 導体ホイール材料: | 銅またはアルミニウム |
| 薄膜の厚さ (アルミニウム): | 0.3~3.0mm |
| 薄膜厚さ 最小最大 (銅): | 0.2 ~ 2.0 mm |
| 導体ホイール材料 OD: | Φ1,000mm |
| 導体ホイール材料のID: | Φ500mm |
| 導体デコイル直径: | Φ400 ~ 520mm |
| ローリングパワー: | 15KW |
| 巻き込み速度: | 0~20回転/分 |
| 溶接モード: | TIG |
| 切断モード: | 電動ローリングシール |
| 隔熱デコイラーシャフト: | 拡張可能 (pneumatic open/close アクション) |
| 終盤のフード: | 8個 |
| エッジアライナメントシステム: | 光電感による自動修正偏差 |
| ユーザーインターフェース: | 10インチ (254mm) タッチスクリーン |
| 数える範囲: | 0 ~ 99999 |

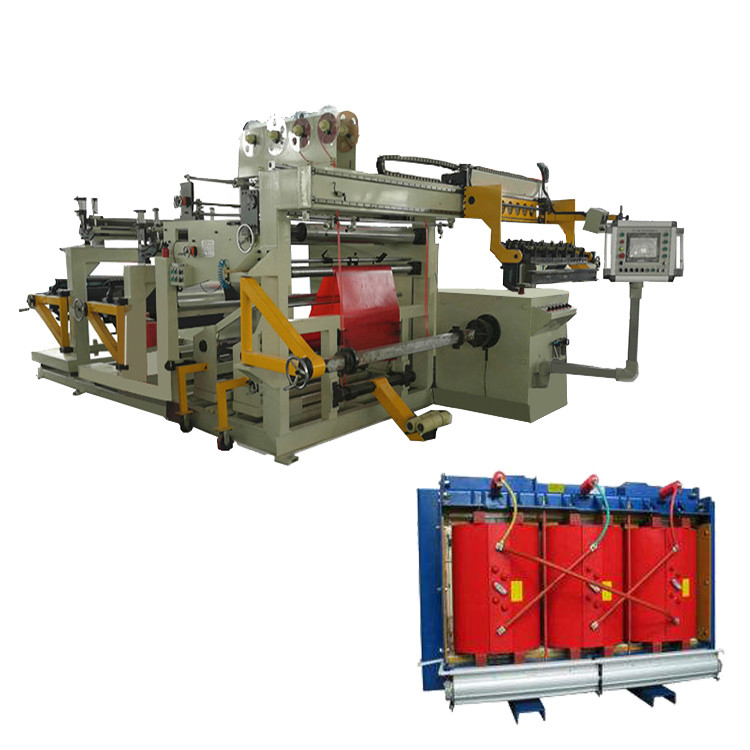

図1: トランスフォーマーホイール巻き機の横から見る
図2: トランスフォーマー フィルム巻き機 BRJ1200-2 の 後方
