商品の詳細:
お支払配送条件:
|
| 製品名: | 変圧器ホイルのウィンド マシーン | 使用: | 巻くホイルのコイル |
|---|---|---|---|
| CUホイルの厚さ: | 0.2 | 2.0mm | Alホイルの厚さ: | 0.3 | 3.0mm |
| 最高。ホイルの幅: | 800mm | 機械色: | 要求される |
| 巻線モーター: | 11kw | 風速: | 20rpm |
| ハイライト: | 変圧器ホイルのウィンド マシーン |
||
PLC制御装置の鋳型樹脂トランスフォーマーホイール巻き機
Dエスクリプションt のransformer フィルム巻き機BRJ800
BRJ800は,電導体アルミホイールまたは電導体銅ホイールを風動させ,乾燥型トランスフォーマーコイルを製造するために使用できる特別なホイールローダーです.このモデル トランスフォーマーホイール巻き機は,1つのホイールデコイラーと2つの保温紙デコイラーで装備されていますフィルムを"層と"~2層の保温紙を同時に巻き込むことができる.トランスフォーマーホイール巻き機は,巻きを完了した後,電導ホイールを切るローリングカット機が装備されています.トランスフォーマーホイル巻き機はタッチスクリーンとHMIで簡単に操作できます.
トランスフォーマーホイール巻き機の簡単な詳細BRJ800
1) 1つのホイールデコイル
2) 2つの保温紙の脱巻き機
4) 末尾充填用ストライプフィッダー
5) 清掃システム
6) デブリングシステム
7) エッジアライナメントシステム
8) 自動溶接装置
技術的なpアラメータートランスフォーマーホイール巻き機BRJ800
トランスフォーマーホイール巻き機BRJ800の典型的な標準仕様は下記に示されていますが,この機械は要求に応じて製造することもできます.
| 薄膜の幅: | 200~800mm |
| 完成したコイル形状: | 円形,円形,長方形 |
| 供給材料のOD: | 1,000mm |
| 供給材料のID: | 500mm |
| フィルムデコイラー番号: | 1pc |
| 薄膜脱コイル長さ: | 850mm |
| フィルムデコイラー拡張範囲: | Ø420 ~ 520mm |
| ワイリングシャフトのサイズ: | 80×80×1150mm |
| カッター: | 電動ディスクシア |
| 隔熱デコイル番号: | 2個 |
| 極限隔熱材料: | Ø400mm |
| 断熱材料のID: | Ø75mm |
| 断熱材料の最大幅: | 850mm |
| エッジアライナメントシステム: | 光電感センサー |
| 制御システム: | PLC |
| ユーザーインターフェース: | 10インチ (254mm) タッチスクリーン |
| ターン数範囲: | 0 ~ 99999 |
| ローリングパワー: | 11kw |
| 巻き込み速度: | 0 ~ 20回転/分 |

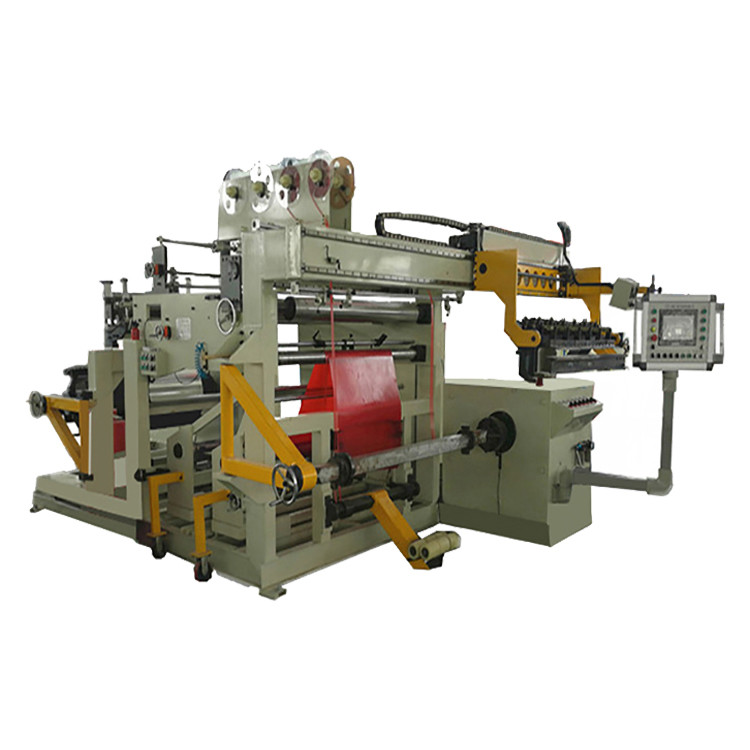

図1: トランスフォーマー製のホイール巻き機BRJ800の正面図
図2: トランスフォーマー フィルム巻き機 BRJ800 の 後方
