トランスフォーマーホイール巻き機BRJ300-2の説明
トランスフォーマーホイール巻き機 BRJ300-2は,プロの導体フィルム巻き機です.トランスフォーマーホイール巻き機は,主にトランスフォーマーコイルやその他の類似製品を作るために銅またはアルミホイールを巻き用されます.トランスフォーマーホイール巻き機は,銅またはアルミホイールと隔熱紙の1つまたは2つの層を巻きることができます.フィルム巻き機は,フィルムとバスバーの異なる材料を一緒に溶接することができますトランスフォーマーホイール巻き機は,機械の走行または停止を制御し,回転方向を切り替えるための足ペダルで装備されています.トランスフォーマーホイール巻き機は,ゆっくりと開始動作がスムーズで操作が簡単です
主要な成分 トランスフォーマーホイール巻き機BRJ300-2
1鋼鉄のメインストーム
2. 薄膜脱線機
3フィルムフィッダー
4押すローラー
5主回転装置
6PLCベースの制御システム
7パネウマティックシステム
テクニカルパラメータ
トランスフォーマーホイール巻き機BRJ300-2の典型的な標準仕様は下記に示されていますが,ホイール巻き機も要求に応じて製造できます.
| 薄膜の幅: | 100~300mm |
| 完成したコイル形状: | 円形,円形,長方形など |
| 導体ホイール材料: | 銅またはアルミニウム |
| アル 薄膜厚さ: | 0.3~3.0mm |
| 厚さ: | 0.2 ~ 2.0 mm |
| フィルムデコイラー番号: | 2個 |
| 薄膜脱コイル長さ: | 350 mm |
| フィルムデコイラー拡張範囲: | Ø 400~520mm |
| 最大コイル重量: | 750kg |
| 圧縮ロール: | 1セット |
| ストレージモード: | パネム |
| 速度モードを調整する: | ステップレス調節可能 |
| 回転速度: | 0 ~ 35 回転/分 |
| 隔熱デコイル番号: | 1pc |
| 隔熱デコイル幅: | 350mm |
| 隔熱デコイラーシャフト: | 拡張可能 (pneumatic open/close アクション) |
| プログラミングタイプ: | PLC |
| タッチスクリーン: | 10インチ (254mm) |
| ターン範囲を数える: | 0 ~ 99999 |

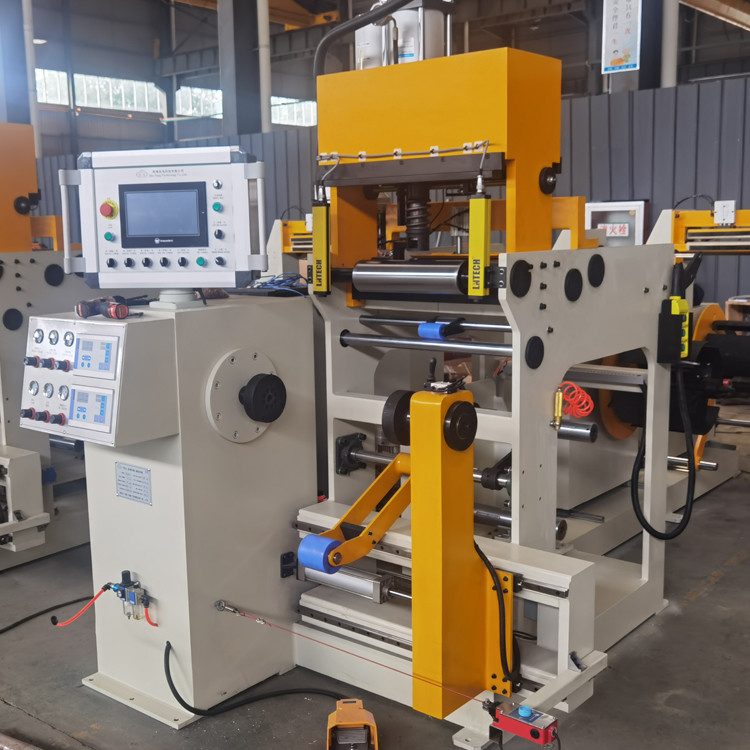

図1: トランスフォーマー フィルム巻き機 BRJ300-2 の全景
図2: トランスフォーマーホイール巻き機BRJ300-2の溶接効果
