ドライトランスフォーマー フィルム巻き機 0-60rpm, 4kw モーターとマックス.フィルム幅200mm
記述トランスフォーマー用ホイール巻き機BRJ200
トランスフォーマーホイール巻き機BRJ200は,トランスフォーマーおよびその他の類似製品の製造に使用される専門機器である.トランスフォーマーホイール巻き機は,銅ホイールまたはアルミホイール巻きのために設計されています通常は薄いストライプで,コアまたは模具の周りに,望ましい巻き込み構成を作成します.トランスフォーマーホイール巻き機は,異なる材料を一緒に溶接するための冷圧溶接ユニットが装備されています触覚画面とHMIにより,トランスフォーマーホイール巻き機を操作することは非常に簡単です.薄膜巻き機は,ゆっくりとじっとしている特徴高度な自動化などです
早くdエタイルトランスフォーマーホイール巻き機BRJ200
技術的なpアラメータートランスフォーマー用ホイール巻き機BRJ200
典型的な標準仕様トランスフォーマーホイール巻き機BRJ200 しかし,下記に示されています機械は,要求された
| 最大 薄膜の幅 | 200mm |
| コイルオーダーダウンは終わった : | 600mm |
| ロープコイル形 | 円形,円形,長方形など |
| 導体材料: | 銅またはアルミニウム |
| 厚さ: | 0.2~2.0mm |
| アル 薄膜厚さ: | 0.3~3.0mm |
| フィルム材料のID: | 500mm |
| フィルム材料の最大OD: | 1000mm |
| フィルムデコイラー番号: | 1pc |
| フィルムデコイラー拡張範囲: | Φ420 ~ Φ520mm |
| 最大コイル重量: | 750kg |
| 修正モード: | 光電感センサー |
| 修正偏差精度: | ±0.5mm |
| クリーニングユニット: | パンネマティック |
| 隔熱紙のデコイル番号: | 1セット |
| 最大隔熱量 紙コイル OD: | 400mm |
| 断熱紙コイルのID: | 76mm |
| 断熱紙のデコイルシャフト: | 拡張可能 (pneumatic open/close アクション) |
| 巻き込み速度: | 0 ~ 60 RPM |
| マックス 作業トルク: | 31000Nm |
| ローリングパワー: | 4kw |
| 溶接圧: | 200 KN |
| 冷熱溶接装置: | 1セット |
| 定位装置: | 1セット |
| 磨き装置: | 1セット |
| 冷熱溶接型: | 6個セット |
| 制御システム: | PLC |
| 操作インターフェース: | タッチスクリーン |
| 数える範囲: | 0 ~ 99999 |

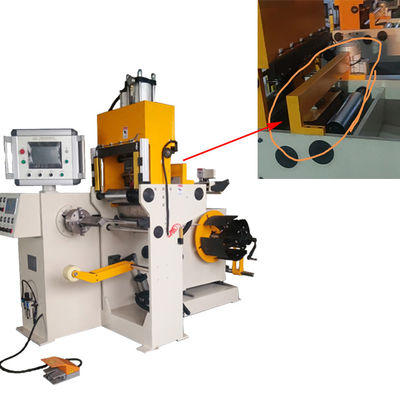

トランスフォーマーホイール巻き機 BRJ200の全景
図1: トランスフォーマーホイール巻き機BRJ200の横から見物
