TIGは精密なコイル巻線のための投げられた樹脂の変圧器ホイルのウィンド マシーンを溶接した
変圧器ホイルのウィンド マシーンBRJ1400-2の記述
変圧器ホイルのウィンド マシーンBRJ1400-2はホイルのコンダクターを使用して正確にのためにそして効率的に巻く変圧器のコイル使用される最新式装置である。変圧器ホイルのウィンド マシーンは巻くプロセスを簡単にし、高めるために先端技術およびオートメーションを織込み、改善された変圧器の性能に終って均一および堅く傷のコイルを、保障する。2ホイルのdecoilersおよび2絶縁材のdecoilersを使うと、変圧器ホイルのウィンド マシーンはホイルのコンダクターの1-2人の層を扱い、絶縁材のペーパーの1-2の層を扱うことができる。変圧器ホイルのウィンド マシーンはティグ溶接 プロセスとともにホイルおよび母線を溶接できる。変圧器ホイルのウィンド マシーンは遅い開始、順調順調および容易な操作を特色にする。
変圧器ホイルのウィンド マシーンBRJ1400-2の主要なコンポーネント
1. 本体
2. 巻く単位
3. ホイルのdecoiler
4. 絶縁材のdecoiler
5. 終り満ちるストリップの送り装置
6. クリーニング システム
7. システムの切断
8. ホイルの刻み目を取り除くシステム
9. 端の直線システム
10. 自動溶接の単位
11. 電子制御システム
12. 空気システム
変圧器ホイルのウィンド マシーンBRJ1400-2の技術的な変数
変圧器ホイルのウィンド マシーンBRJ1400-2の典型的な標準規格はが次示されている、変圧器ホイルのウィンド マシーンはまた要求されるとして製造することができる。
| 最高ホイルの幅: | 1,400mm |
| 最高。終了するコイルOD。: | 1,000mm |
| 終了するコイルの形: | 楕円形、円形および長方形、等。 |
| コンダクター ホイル材料: | 銅かアルミニウム |
| 最高のコンダクター物質的なOD。: | Φ1,000mm |
| コンダクター物質的なID: | Φ500mm |
| ホイルのDecoiler数: | 2 PC |
| ホイルのDecoilerの拡大の範囲: | Φ460 | 520mm |
| 最高。コイルの重量: | 2,500KG |
| 巻く心棒のサイズ: | 80×80×1750 mm |
| 溶接モード: | TIG |
| モードの切断: | 電気ディスクせん断 |
| 絶縁材のDecoiler数: | 2 PC |
| 最高。絶縁材OD。: | Φ400mm |
| 絶縁材ID: | Φ76mm |
| 終り満ちるストリップの送り装置: | 8 PC |
| 端の直線システム: | 光電感知 |
| 制御システム: | PLC |
| ユーザ・インタフェース: | 10inch （254mm）タッチ画面 |
| 範囲のカウント: | 0 - 9999.9 |
| 総重量: | 8000Kg |
| 次元（LxWxH） | 5800x2850x2500mm |

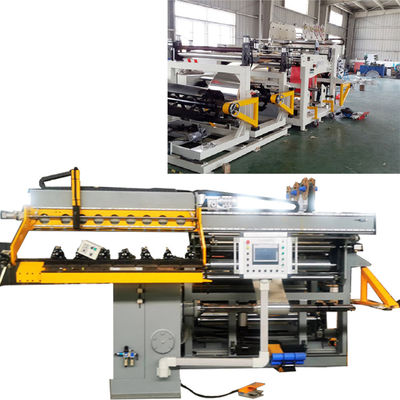

イチジク1:変圧器ホイルのウィンド マシーンBRJ1400-2の正面図
イチジク2:変圧器ホイルのウィンド マシーンBRJ1400-2の背部眺め
