| 製品名: | 変圧器ホイルのウィンド マシーン | 使用法: | コイルを失敗させる作成 |
|---|---|---|---|
| CUホイルの厚さ: | 0.2 | 2.0mm | Alホイルの厚さ: | 0.3 | 3.0mm |
| 最高。ホイルの幅: | 1000mm | 色: | 条件によって |
| 巻上げモーター力: | 15kw | 回転速度: | 0 | 20rpm |
| ハイライト: | 20rpm トランスフォイル巻線機、幅 1000mm ウィンドフォイル機、乾式トランスフォイル機,Width 1000mm Wind Foil Machine,Dry Transformer Wind Foil Machine |
||
巻幅 1000mm ウィンドフォイルマシン乾式変圧器フォイル巻線機
D説明変圧器箔巻線機のBRJ1000-2
乾式変圧器箔巻線機BRJ1000-2私トランスフォイルコイルまたは同様の製品を巻くために特別に設計された特別な機械。最大幅1,000mmで、厚さ0.2mm～2mmの銅箔、厚さ0.3mm～3mmのアルミ箔を1～2層巻き取ることができます。15KW モーターを搭載した変圧器フォイル巻線機は、フォイルと絶縁紙を効率的に巻くのに十分なトルクを備えています。追加機能として、TIG 巻線機と水冷装置があり、この機械でフォイルとバスバーを自動的に溶接できます。さらに、オペレータはタッチスクリーンディスプレイ制御を通じてユーザーフレンドリーな体験を楽しむことができます。
変圧器箔巻線機の概要BRJ1000-2
1) 2 つのフォイルデコイラー
2) 2 つの絶縁デコイラー
3) エンドフィルストリップフィーダー
4) 洗浄システム
5) 箔バリ取り装置
6) カッティングフォイルシステム
7) エッジアライメントシステム
8) 自動溶接装置
テクニカルpパラメータ変圧器箔巻線機のBRJ1000-2
トランス箔巻線機 BRJ1000-2 の代表的な標準仕様を以下に示しますが、ご要望に応じて製作も可能です。
| 最大。ホイル幅: | 1,000mm |
| 巻いたコイルの形状: | 楕円形、円形、長方形など。 |
| 最大導体材料外径: | Φ1,000mm |
| 導体材料ID: | Φ500mm |
| フォイルデコイラー番号: | 2個 |
| フォイルデコイラーの長さ: | 1,050mm |
| フォイルアンコイラーの範囲を拡大: | Φ420～520mm |
| 巻取軸サイズ： | 80×80×1350mm |
| 切断モード: | 電動ディスクシャー |
| 箔バリ取りシステム: | 空気圧 |
| 洗浄システム: | 空気圧 |
| 絶縁デコイラー番号: | 2個 |
| 最大断熱材外径: | Φ400mm |
| 断熱材ID: | Φ76mm |
| 断熱材の最大幅: | 1,050mm |
| 絶縁デコイラーシャフト: | 拡張可能（空気圧開閉動作） |
| エンドフィル ストリップ フィーダー: | 8個 |
| エッジアライメントシステム: | 光電センシング |
| 電子制御システム: | PLC |
| 巻線電力: | 15kw |
| 巻取り速度: | 0～20rpm |
| カウントターン範囲: | 0～9999.9 |

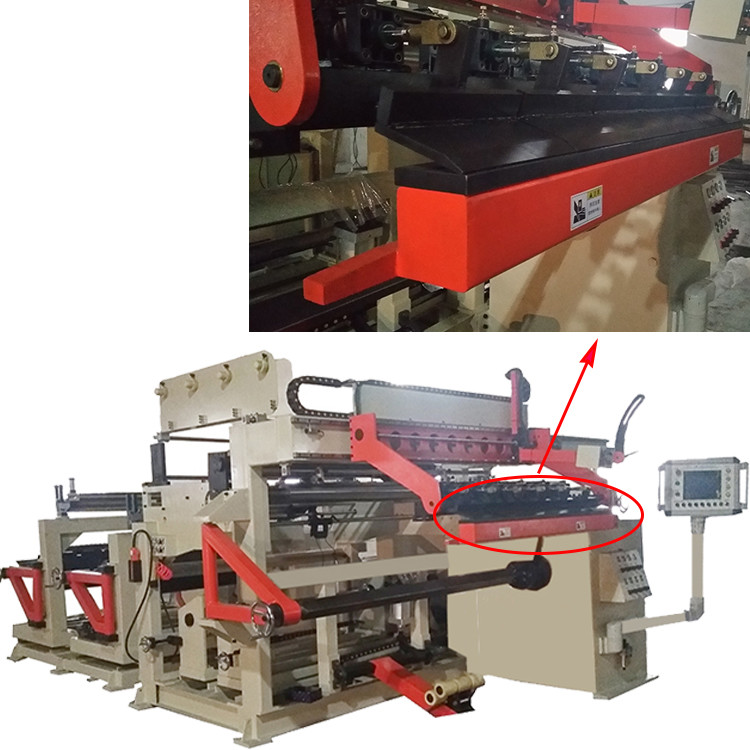

図1：トランス箔巻線機 BRJ1000-2の正面図
図2：トランス箔巻線機 BRJ1000-2の背面図
