自動 PLC 制御のカッターが付いている低電圧変圧器のホイル巻線機械
D説明tのトランスフォーマーフォイル巻取機BRJ800-2
トランス箔巻線機 BRJ800-2 は、導体アルミ箔または導体銅箔を巻いて乾式トランスコイルを製造する特別な装置です。このモデルのフォイルワインダー装置には、2 つのフォイルデコイラーと 2 つの絶縁紙デコイラーが装備されており、フォイル巻取機は 1 層または 2 層のフォイルと 1 層または 2 層の絶縁紙を巻くことができます。また、トランス箔巻線機には光電センサーが装備されており、箔を巻く際に箔のエッジをきれいに仕上げることができます。タッチスクリーンと HMI により、変圧器箔巻線機の操作は非常に簡単です。
変圧器箔巻線機の概要BRJ800-2
1) 2 つのフォイルデコイラー
2) 絶縁紙デコイラー 2 個
4) エンドフィルストリップフィーダー
5) 洗浄システム
6) バリ取りシステム
7) エッジアライメントシステム
8) 自動溶接装置
テクニカルpパラメータ変圧器箔巻線機のBRJ800-2
トランス箔巻線機 BRJ800-2 の代表的な標準仕様を以下に示しますが、ご要望に応じて製作も可能です。
| ホイル幅: | 200～800mm |
| 完成したコイル形状: | 楕円形、円形、長方形 |
| 供給材料外径: | 1,000mm |
| 供給材料ID: | 500mm |
| フォイルデコイラー番号: | 2個 |
| フォイルデコイラーの長さ: | 850mm |
| フォイルデコイラー拡張範囲: | 420～520mm |
| 巻取軸サイズ： | 80×80×1150mm |
| カッター： | 電動ディスクシャー |
| 絶縁デコイラー番号: | 2個 |
| 最大。断熱材外径: | 400mm |
| 断熱材ID: | 75mm |
| 最大。断熱材の幅: | 850mm |
| エッジアライメントシステム: | 光電センシング |
| 制御システム: | PLC |
| ユーザーインターフェース： | 10インチ (254mm) タッチスクリーン |
| カウントターン範囲: | 0～9999.9 |
| 巻線電力: | 15kw |
| 巻取り速度: | 0～20rpm |

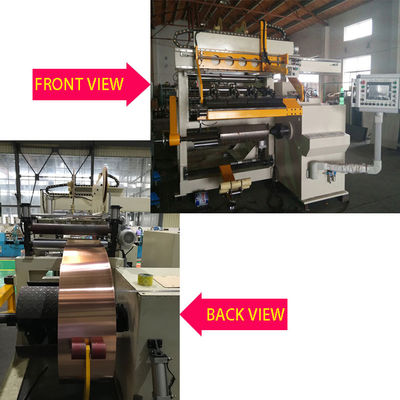

図1：トランス箔巻線機 BRJ800-2の正面図
図2：トランス箔巻線機 BRJ800-2の背面図
