トランスフォーマーホイール巻き機BRJ300-2の説明
トランスフォーマーホイル巻き機BRJ300-2は,主にトランスフォーマーコイルやその他の類似製品に使用されます.トランスフォーマーホイール巻き機は,銅またはアルミニウムホイールの1つまたは2つの層と隔熱紙の1つまたは2つの層を処理することができますフィルム巻き機には,フィルムとバスバーを一緒に溶接するための冷圧溶接装置が備わっています.トランスフォーマーホイール巻き機の足ペダルは,走行または走行停止と回転方向を切り替えるためにマシンを制御するために使用されます薄膜巻き機は,ソフトスタート,スムーズな動作,操作が簡単です.
主要な成分トランスフォーマーホイール巻き機BRJ300-2
1鋼鉄のメインストーム
2. 薄膜脱線機
3フィルムフィッダー
4押すローラー
5主回転装置
6PLCベースの制御システム
7パネウマティックシステム
テクニカルパラメータトランスフォーマーホイール巻き機BRJ300-2
トランスフォーマーホイール巻き機BRJ300-2の典型的な標準仕様は下記に示されていますが,ホイール巻き機も要求に応じて製造できます.
| 薄膜の幅: | 100~300mm |
| 完成したコイル形状: | 円形,円形,長方形など |
| 導体ホイール材料: | 銅またはアルミニウム |
| アル 薄膜厚さ: | 0.3~3.0mm |
| 厚さ: | 0.2 ~ 2.0 mm |
| フィルムデコイラー番号: | 2個 |
| 薄膜脱コイル長さ: | 350 mm |
| フィルムデコイラー拡張範囲: | Ø 400~520mm |
| 最大コイル重量: | 750kg |
| 圧縮ロール: | 1セット |
| ストレージモード: | パネム |
| 速度モードを調整する: | ステップレス調節可能 |
| 回転速度: | 0 ~ 35 回転/分 |
| 隔熱デコイル番号: | 1pc |
| 隔熱デコイル幅: | 350mm |
| 隔熱デコイラーシャフト: | 拡張可能 (pneumatic open/close アクション) |
| プログラミングタイプ: | PLC |
| タッチスクリーン: | 10インチ (254mm) |
| ターン範囲を数える: | 0 ~ 99999 |

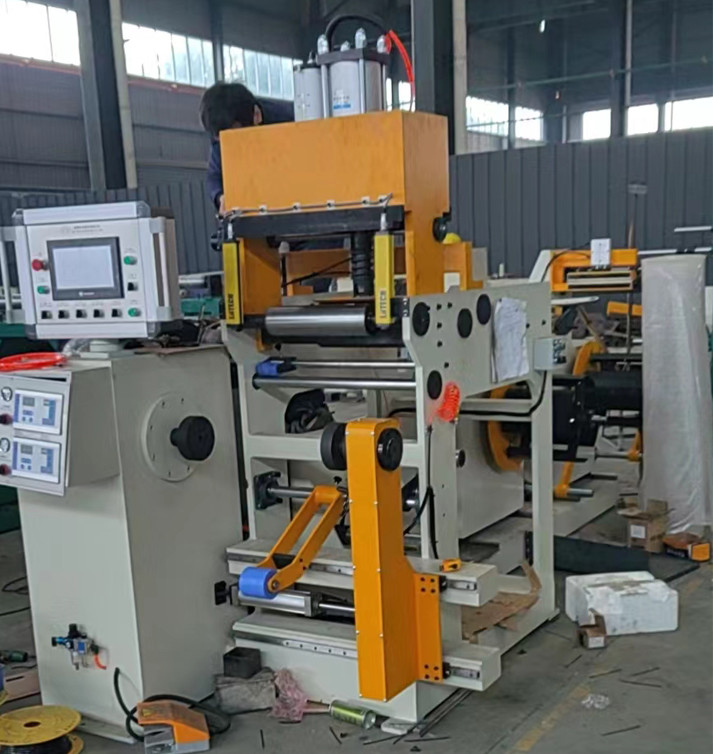

図1: トランスフォーマー フィルム巻き機 BRJ300-2 の全景
図2: トランスフォーマーホイール巻き機BRJ300-2の溶接効果
