変圧器製造装置冷間圧接変圧器箔巻線機
トランスフォイル巻線機BRJ200の説明
変圧器箔巻線機 BRJ200 は変圧器製造装置の一種です。変圧器箔巻線機の種類は、主に銅またはアルミ箔コイルを巻くために使用されます。このコイルは、樹脂成型トランスやその他の同様の製品の製造に使用できます。変圧箔巻線機には、アルミ箔と銅バスバーの溶接など、異種材料を溶接するための冷間圧接ユニットが装備されています。ワンタッチスクリーンと HMI により、変圧器フォイル巻線機の操作は非常に簡単です。フォイル巻取機は、ゆっくりとした視線、正確な動き、高度な自動化などの特徴を備えています。
トランスフォイル巻線機 BRJ200 の概要
変圧器箔巻線機 BRJ200 の技術パラメータ
トランス箔巻線機 BRJ200 の代表的な標準仕様を以下に示しますが、ご要望に応じて製作も可能です。
| 最大。ホイル幅: | 200mm |
| 完成したコイル外径。: | 600mm |
| 巻いたコイルの形状: | 円形、楕円形、長方形など。 |
| 導体材質: | 銅またはアルミニウム |
| 銅箔の厚さ: | 0.2～2.0mm |
| アルミ箔の厚さ: | 0.3～3.0mm |
| 箔材質ID: | 500mm |
| 最大箔材外径: | 1000mm |
| フォイルデコイラー番号: | 1個 |
| フォイルアンコイラーの範囲を拡大: | Φ420～Φ520mm |
| 最大コイル重量: | 750kg |
| 整流モード: | 光電センシング |
| 偏差補正精度: | ±0.5mm |
| 洗浄ユニット: | 空気圧 |
| 絶縁紙デコイラー番号: | 1セット |
| 最大絶縁紙コイル外径: | 400mm |
| 絶縁紙コイルID.: | 76mm |
| 絶縁紙デコイラーシャフト: | 拡張可能（空気圧開閉動作） |
| 巻取り速度: | 0～60RPM |
| 最大。作動トルク: | 3,000Nm |
| 巻線電力: | 4kw |
| 溶接圧力: | 200KN |
| 冷間圧接装置: | 1セット |
| 位置決めデバイス: | 1セット |
| 研削装置: | 1セット |
| 冷間溶接金型: | 6セット |
| 制御システム: | PLC |
| 操作インターフェース: | タッチスクリーン |
| カウント範囲: | 0～9999.9 |

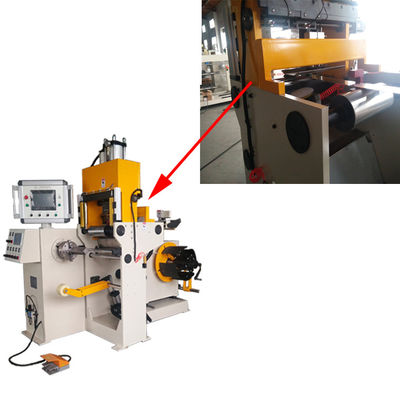

図1：トランスフォイル巻線機BRJ200の全体図
図1：トランス箔巻線機BRJ200の側面図
