銅箔巻線機 低圧キャスト樹脂変圧器箔巻線機
説明トランス箔巻線機 BRJ1200-2
キャスト樹脂トランス箔巻線機 BRJ1200-2 は特殊巻線機の一種で、主に銅箔やアルミ箔を巻いてトランスコイルやその他の同様の製品を製造するために使用されます。変圧器フォイル巻線機は、モーター、フォイルデコイラー、絶縁デコイラー、正しいシステム、溶接ユニットなどで構成されています。トランスフォイル巻線機は、スロースタート、スムーズな走行、簡単な操作などの特長を備えています。
主要cコンポーネント変圧器箔巻線機のBRJ1200-2
テクニカルpパラメータトランス箔巻線機 BRJ1200-2
トランス箔巻線機 BRJ1200-2 の代表的な標準仕様を以下に示しますが、ご要望に応じてトランス箔巻線機も製作可能です。
| 最大。ホイル幅: | 1,200mm |
| 最大。完成コイル外径: | Φ1,000mm |
| 分。完成コイルID: | Φ130mm |
| 完成したコイル形状: | 楕円形、円形、長方形など |
| 導体箔材質: | 銅またはアルミニウム |
| 最小箔厚そしてマックス。（アルミニウム）： | 0.3～3.0mm |
| 最小箔厚そしてマックス。（銅）： | 0.2～2.0mm |
| 導体箔材質外径： | Φ1,000mm |
| 導体箔材質ID: | Φ500mm |
| 導体アンコイラー直径: | Φ400～520mm |
| 巻線電力: | 15KW |
| 巻取り速度： | 0～20rpm |
| 溶接モード: | ティグ |
| 切断モード: | 電動ローリングシャー |
| 絶縁デコイラーシャフト: | 拡張可能（空気圧開閉動作） |
| エンドフィル ストリップ フィーダー: | 8個 |
| エッジアライメントシステム: | 光電センシングによる偏差自動整流 |
| ユーザーインターフェース： | 10インチ (254mm) タッチスクリーン |
| カウント範囲: | 0～9999.9 |

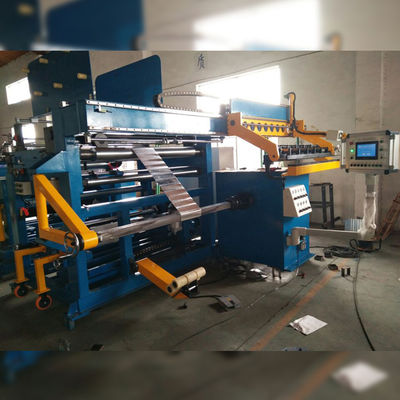

図 1: 変圧器箔巻線機の側面図
図2：トランス箔巻線機 BRJ1200-2の背面図
