単層箔巻線機低電圧キャスト樹脂変圧器箔巻線機
説明変圧器箔巻線機BRJ600の
トランス箔巻線機 BRJ600 は、キャスト樹脂トランスコイルを巻線するための機械です。この種の変圧器箔巻線機は、最大幅 600mm の銅またはアルミ箔 1 層と絶縁紙 1 層または 2 層を処理できます。変圧器箔巻線機には、箔デコイラー、絶縁デコイラー、光電センサー、タッチスクリーン、PLCなどが装備されています。トランス箔巻線機は、始動が遅い、トルクが大きい、操作が簡単などの特徴があります。
メインコンポーネント変圧器箔巻線機BRJ600の
主要パラメータ変圧器箔巻線機 BRJ600
トランス箔巻線機 BRJ600 の標準仕様は下記の通りですが、ご要望に応じて製作も可能です。
| 完成したコイル形状: | 楕円形、円形、長方形 |
| 最大導体箔材質外径： | Ø1,000mm |
| 導体箔材質ID: | Ø500mm |
| 導体アンコイラー数量: | 1個 |
| 導体アンコイラーの長さ: | 650mm |
| 導体デコイラーの拡張範囲: | Ø480～520mm |
| 巻線電力: | 7.5KW |
| 巻取軸サイズ： | 80×80×950mm |
| 最大。巻取り速度: | 26回転 |
| 絶縁デコイラー数量: | 2個 |
| 最大断熱材外径: | Ø400mm |
| 断熱材ID: | Ø76mm |
| 断熱材の幅: | 650mm |
| エンドフィル ストリップ フィーダー: | 6個 |
| エッジアライメントシステム: | 光電センシング |
| ユーザーインターフェース： | 10インチ (254mm) タッチスクリーン |
| カウント範囲: | 0～9999.9 |

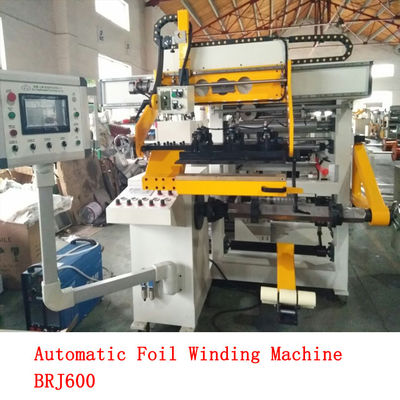

図1：トランス箔巻線機 BRJ600-2の正面図
図2：トランス箔巻線機 BRJ600-2
