ヘビーデューティ銅箔巻線機 TIG 溶接変圧器箔巻線機
序章トランス箔巻線機 BRJ1600-2
変圧器フォイル巻線機 BRJ1600-2 は、変圧器コイルやその他の同様の製品の製造に使用できる、頑丈な専門の変圧器製造装置の 1 つです。このタイプのトランス箔巻線機では、最大幅1600mmまでの銅箔とアルミ箔の両方を巻くことができます。機械の駆動には30KWモーターが使用されます。機械の制御にはPLC制御システムが採用されており、機械が自動的に実行されます。タッチスクリーンのユーザーフレンドリーなインターフェースにより、変圧器フォイル巻線機の操作は非常に簡単です。
特徴変圧器箔巻線機のBRJ1600-2
主要p変圧器箔巻線機のパラメータBRJ1600-2
下記はトランス箔巻線機 BRJ1600-2 の標準仕様ですが、ご要望に応じてトランス箔巻線機も製作可能です。
| ホイル幅: | 350～1,600mm |
| 最大完成コイル外径: | 1,000mm |
| AL 箔の厚さ: | 0.3～3.0mm |
| 銅箔の厚さ: | 0.2～2.0mm |
| 最大導体材質外径: | Φ1,000mm |
| 導体材料ID: | Φ500mm |
| フォイルデコイラー番号: | 2個 |
| 絶縁デコイラー番号: | 2個 |
| 巻線電力: | 30kw |
| 巻取り速度: | 0～16rpm |
| 溶接モード: | ティグ |
| 切断モード: | 電動ディスクシャー |
| 箔バリ取りシステム: | 空気圧制御 |
| クリーニングフォイル装置: | 空気圧制御 |
| エッジアライメントシステム: | 光電センシング |
| カウントターン範囲: | 0～9999.9 |

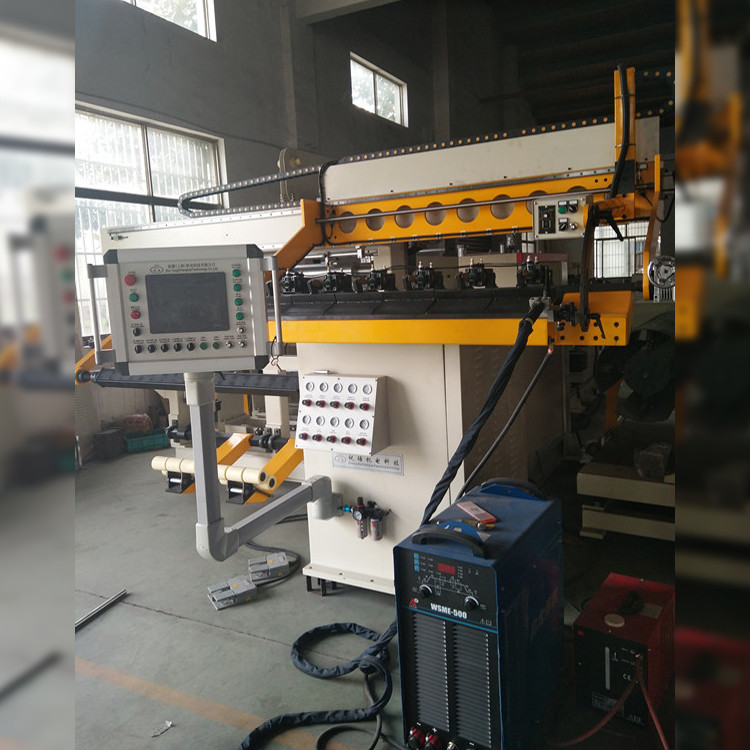

図1：トランス箔巻線機 BRJ1600-2の正面図
図2：トランス箔巻線機 BRJ1600-2の背面図
