商品の詳細:
お支払配送条件:
|
| 名前: | 変圧器ホイルのウィンド マシーン | 使用法: | 巻くコイル |
|---|---|---|---|
| 力: | 22kw | 巻取り速度: | 0 | 18のrpm |
| CUホイルの厚さ: | 0.2 | 2.0mm | Alホイルの厚さ: | 0.3 | 3.0mm |
| 刻み目を取り除く単位: | 2セット | クリーニング ウニット: | 2セット |
| ハイライト: | 装置を作るPLC制御変圧器,乾式の変圧器ホイルの巻取り機,PLC制御ホイルの巻取り機 |
||
装置PLCを作る変圧器は乾式の変圧器ホイルのウィンド マシーンを制御する
変圧器ホイルのウィンド マシーンBRJ1400-2の記述
変圧器ホイルのウィンド マシーンBRJ1400-2が主に低電圧の乾式の変圧器のコイルおよび他の同じようなプロダクトを巻くのに使用されている。変圧器ホイルのウィンド マシーンが200mmから1400mmまで幅の銅ホイルそしてアルミ ホイルを両方巻くのに使用することができる。変圧器ホイルのウィンド マシーンはホイルの1-2の層およびペーパーまたは同じような材料のような絶縁材の1-2の層を、巻くことができる。変圧器ホイルのウィンド マシーンは自動的に母線が付いているホイルを一緒に溶接できる。光電センサーを使うと、変圧器ホイルのウィンド マシーンは巻くとき傷つけられたコイルの端の直線を作ることができる。PLCおよびタッチ画面に基づいて制御システムが変圧器ホイルのウィンド マシーンは容易に作動させることができる。
変圧器ホイルのウィンド マシーンBRJ1400-2の主要なコンポーネント
1. 本体
2. 巻く単位
3. ホイルのdecoiler
4. 絶縁材のdecoiler
5. 終り満ちるストリップの送り装置
6. クリーニング システム
7. システムの切断
8. ホイルの刻み目を取り除くシステム
9. 端の直線システム
10. 自動溶接の単位
11. 電子制御システム
12. 空気システム
変圧器ホイルのウィンド マシーンBRJ1400-2の技術的な変数
変圧器ホイルのウィンド マシーンBRJ1400-2の典型的な標準規格はが次示されている、変圧器ホイルのウィンド マシーンはまた要求されるとして製造することができる。
| 最高ホイルの幅: | 1,400mm |
| 最高。終了するコイルOD。: | 1,000mm |
| 終了するコイルの形: | 楕円形、円形および長方形、等。 |
| コンダクター ホイル材料: | 銅かアルミニウム |
| 最高のコンダクター物質的なOD。: | Φ1,000mm |
| コンダクター物質的なID: | Φ500mm |
| ホイルのDecoiler数: | 2 PC |
| ホイルのDecoilerの拡大の範囲: | Φ460 | 520mm |
| 最高。コイルの重量: | 2,500KG |
| 巻く心棒のサイズ: | 80×80×1750 mm |
| 溶接モード: | TIG |
| モードの切断: | 電気ディスクせん断 |
| 絶縁材のDecoiler数: | 2 PC |
| 最高。絶縁材OD。: | Φ400mm |
| 絶縁材ID: | Φ76mm |
| 終り満ちるストリップの送り装置: | 8 PC |
| 端の直線システム: | 光電感知 |
| 制御システム: | PLC |
| ユーザ・インタフェース: | 10inch （254mm）タッチ画面 |
| 範囲のカウント: | 0 - 9999.9 |
| 総重量: | 8000Kg |
| 次元（LxWxH） | 5800x2850x2500mm |

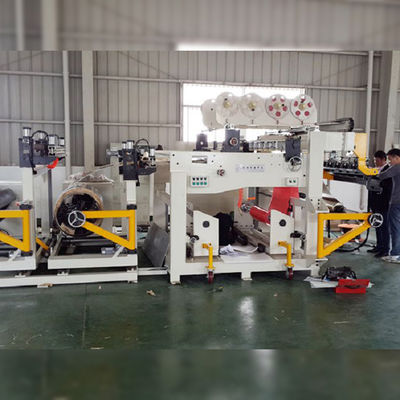

イチジク1:変圧器ホイルのウィンド マシーンBRJ1400-2の正面図
イチジク2:変圧器ホイルのウィンド マシーンBRJ1400-2の背部眺め
