| 名前: | 変圧器箔巻線機 | 関数: | 変圧器のコイルの作成 |
|---|---|---|---|
| Cu箔の厚さ: | 0.2～2.0mm | アルミ箔の厚さ: | 0.3～3.0mm |
| 最大。箔幅: | 1200mm | 色: | 要求通り |
| モーターのパワー: | 15kw | 巻取り速度: | 0～18rpm |
| ハイライト: | 1200mm幅の変圧器箔巻線機、変圧器箔巻線機PLC制御、銅ストリップ変圧器箔巻線機,Transformer Foil Winding Machine PLC Control,Copper Strip Transformer Foil Winding Machine |
||

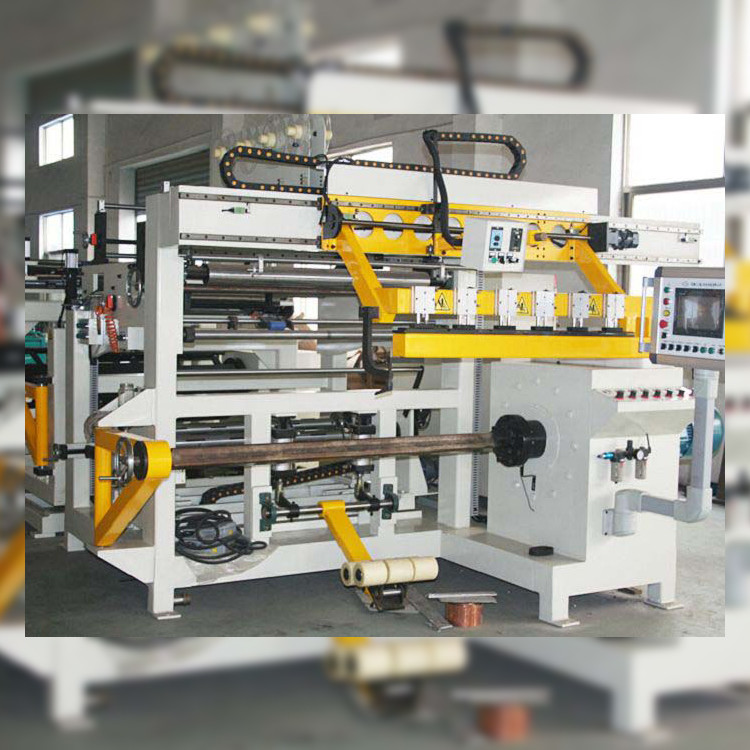

PLCは1200mmの幅の銅のストリップを巻くLVの変圧器ホイルのウィンド マシーンを制御します
説明トランス箔巻線機BRJ1200-2の
低電圧変圧器箔巻線機 BRJ1200-2 は、導体箔コイルを巻いて乾式変圧器コイルおよびその他の類似製品を製造するための専門機器です。トランスフォイル巻線機には、大電力の主巻線モーター、フォイルデコイラー、絶縁デコイラー、光電センサー、カッターなどが装備されています。トランスフォイル巻線機は、最大幅1200mmの1層または2層のフォイルを巻くことができます。TIG 溶接ユニットを使用すると、変圧器箔巻線機は導体フィルムとバスバーを一緒に溶接できます。ワンタッチスクリーンで、トランスフォイル巻線機を操作するのは非常に簡単です。
主要cコンポーネント変圧器箔巻線機のBRJ1200-2
テクニカルpパラメータトランス箔巻線機BRJ1200-2の
トランス箔巻線機BRJ1200-2の代表的な標準仕様を以下に示しますが、ご要望に応じてトランス箔巻線機も製作いたします。
| 最大。ホイルの幅: | 1,200mm |
| 最大。完成コイル外径: | Φ1,000mm |
| 最小。完成したコイル ID: | Φ130mm |
| 完成したコイル形状: | 楕円形、円形、長方形など |
| コンダクター ホイル材料: | 銅またはアルミニウム |
| 箔の厚さとマックス。（アルミニウム）： | 0.3～3.0mm |
| 箔の厚さとマックス。（銅）： | 0.2～2.0mm |
| 導体箔材質OD.: | Φ1,000mm |
| 導体箔材料ID.: | Φ500mm |
| コンダクター アンコイラーの直径: | Φ400～520mm |
| 巻上げ力: | 15KW |
| 巻き取り速度: | 0～20rpm |
| 溶接モード: | TIG |
| 切断モード: | 電動ローリングシャー |
| 断熱デコイラーシャフト: | 拡張可能（空気圧開閉アクション） |
| エンドフィル ストリップ フィーダー: | 8個 |
| エッジ アライメント システム: | 光電式自動補正偏差 |
| ユーザーインターフェース： | 10インチ（254mm）タッチスクリーン |
| カウント範囲: | 0～9999.9 |
図 1: トランスフォイル巻線機の側面図
図2：トランス箔巻線機BRJ1200-2の背面図
