商品の詳細:
お支払配送条件:
|
| 名前: | 変圧器箔巻線機 | 関数: | ホイルコイルを作る |
|---|---|---|---|
| Cu箔の厚さ: | 0.2～2.0mm | アルミ箔の厚さ: | 0.3～3.0mm |
| 最高。ホイルの幅: | 1000mm | 色: | 要求通り |
| 巻上げモーター力: | 15kw | 巻取り速度: | 0～18rpm |
| ハイライト: | 変圧器箔巻線機 15kw,変圧器箔巻線機 幅1000mm,変圧器箔巻線機 18rpm |
||
キャストRe最大幅1000mmのホイル ストリップが付いているsin LVの変圧器ホイルのウィンド マシーン
D説明変圧器箔巻線機のBRJ1000-2
鋳造樹脂変圧器箔巻線機 BRJ1000-2 は、銅またはアルミ箔コイルを巻いて、最大高さ 1000 mm の鋳造樹脂変圧器コイルを作成するためのものです。トランスフォイル巻線機には、2 つのフォイルデコイラーと 2 つの絶縁デコイラーがあり、1 つまたは 2 つの層のフォイルと 1 つまたは 2 つの層の絶縁紙を処理できます。15kwのメイン巻線モーターを備えたトランスフォイル巻線機は、大きなトルクを提供します。ホイルとバスバーを溶接するTIG溶接機です。変圧器ホイル巻線機は、操作が簡単で、トルクが大きく、スムーズに動作するなどの特徴があります。
変圧器箔巻線機のクイック詳細BRJ1000-2
1) フォイルデコイラー 2 個
2) 2 つの断熱デコイラー
3) エンドフィルストリップフィーダー
4) 洗浄システム
5) 箔バリ取りシステム
6) カッティングフォイルシステム
7) エッジアライメントシステム
8) 自動溶接機
テクニカルpパラメータ変圧器箔巻線機のBRJ1000-2
トランスフォイル巻線機BRJ1000-2の代表的な標準仕様を以下に示しますが、フォイル巻線機もご要望に応じて製作いたします。
| 最大。ホイルの幅: | 1,000mm |
| 巻きコイル形状: | 楕円形、円形、長方形など。 |
| 最大コンダクター材料 OD.: | Φ1,000mm |
| 導体材料ID.: | Φ500mm |
| ホイルデコイラー番号: | 2個 |
| ホイル アンコイラーの長さ: | 1,050mm |
| フォイルデコイラーの拡大範囲: | Φ420～520mm |
| 巻取りシャフトのサイズ: | 80×80×1350mm |
| 切断モード: | 電動ディスクシャー |
| 箔バリ取りシステム: | 空気圧 |
| クリーニング システム: | 空気圧 |
| 断熱デコイラー番号: | 2個 |
| 最大断熱材外径: | Φ400mm |
| 断熱材 ID.: | Φ76mm |
| 最大断熱材幅: | 1,050mm |
| 断熱デコイラーシャフト: | 拡張可能（空気圧開閉アクション） |
| エンドフィル ストリップ フィーダー: | 8個 |
| エッジ アライメント システム: | 光電センシング |
| 電子制御システム: | シーケンサ |
| 巻上げ力: | 15kw |
| 巻き上げ速度: | 0～20rpm |
| ターン範囲のカウント: | 0～9999.9 |

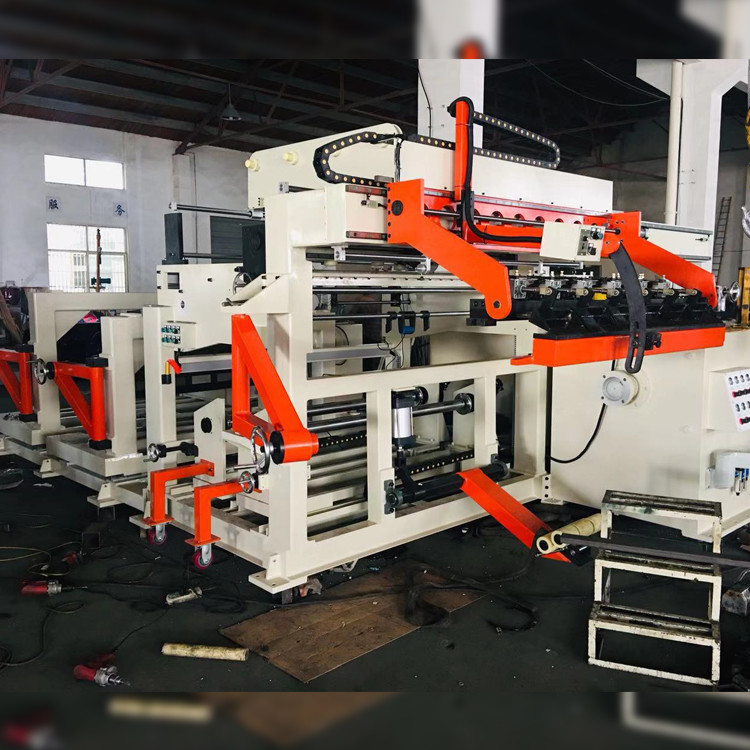

図1：トランス箔巻線機BRJ1000-2の正面図
図2：トランス箔巻線機BRJ1000-2の背面図
