低電圧の変圧器ホイルのウィンド マシーンの巻く銅ホイルおよびアルミ ホイル
変圧器ホイルのウィンド マシーンBRJ800-2の記述
変圧器ホイルのウィンド マシーンBRJ800-2は投げられた樹脂の変圧器のコイルを作る巻く銅またはアルミ ホイルのための特別な計風装置である。一種の変圧器ホイルのウィンド マシーンは最高の幅800mmのホイルの1-2の層を巻くために大きいトルクを提供する15kwモーターを与えられる。ティグ溶接を使うと、ホイルのウィンド マシーンはホイルおよび母線を一緒に溶接できる。傷つけられたコイルの変数はタッチ画面を通って入力である場合もある。変圧器ホイルのウィンド マシーンは等遅い開始をの順調順調、高いオートメーション、完全な機能、強い引き力、容易な操作特色にする。
変圧器ホイルのウィンド マシーンBRJ800-2の速い細部
1) 2ホイルのdecoilers
2) 2絶縁材のペーパーdecoilers
4) 終り盛り土のストリップの送り装置
5) クリーニング システム
6) 刻み目を取り除くシステム
7) 端の直線システム
8) 自動溶接の単位
変圧器ホイルのウィンド マシーンBRJ800-2の技術的な変数
変圧器ホイルのウィンド マシーンBRJ800-2の典型的な標準規格はが次示されている、機械はまた要求されるとして製造することができる。
| ホイルの幅: | 200 | 800mm |
| 終了するコイルの形: | 楕円形、円および長方形 |
| 供給物質的なOD。: | 1,000mm |
| 供給物質的なID: | 500mm |
| ホイルのDecoiler数: | 2 PC |
| ホイルのDecoilerの長さ: | 850mm |
| Decoilerの拡張の範囲を失敗させなさい: | 420 | 520mm |
| 巻上げシャフトのサイズ: | 80×80×1150 mm |
| カッター: | 電気ディスクせん断 |
| 絶縁材のDecoiler数: | 2 PC |
| 最高。絶縁材OD。: | 400mm |
| 絶縁材ID: | 75mm |
| 最高。絶縁材の幅: | 850mm |
| 端の直線システム: | 光電感知 |
| 制御システム: | PLC |
| ユーザ・インタフェース: | 10inch （254mm）タッチ画面 |
| 数えて回転は及ぶ: | 0 | 9999.9 |
| 風力: | 15kw |
| 風速: | 0 | 20rpm |

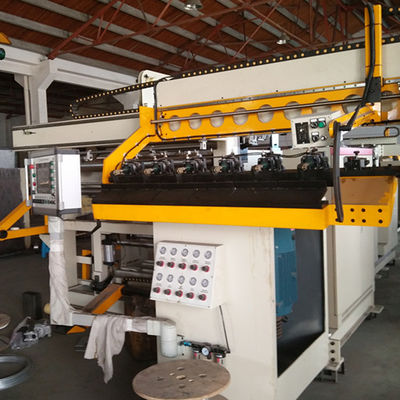

イチジク1:変圧器ホイルのウィンド マシーンBRJ800-2の正面図
イチジク2:変圧器ホイルのウィンド マシーンBRJ800-2の背部眺め
