商品の詳細:
お支払配送条件:
|
| 製品名: | 変圧器ホイルのウィンド マシーン | 機能: | 巻くホイルのコイル |
|---|---|---|---|
| 巻上げモーター: | 22kw | 風速: | 0 | 18のrpm |
| CUのストリップの厚さ: | 0.2 | 2.0mm | Alのストリップの厚さ: | 0.3 | 3.0mm |
| 刻み目を取り除く単位: | 2セット | クリーニング ウニット: | 2セット |
| ハイライト: | 乾式変圧器ホイルの巻取り機,プログラム可能な変圧器ホイルのウィンド マシーン,PLCシステム変圧器ホイルのウィンド マシーン |
||
プログラム可能なPLCの制御システムの乾式の低電圧の変圧器ホイルのウィンド マシーン
変圧器ホイルのウィンド マシーンBRJ1400-2の記述
自動LVの変圧器ホイルのウィンド マシーンBRJ1400-2は低電圧の乾式の変圧器ホイルのコイルおよび他の同じようなプロダクトを巻くのに主に使用されている専門の計風装置である。銅ホイルおよびアルミ ホイルは両方この種類のホイルのウィンド マシーンによって扱うことができる。22kw巻上げモーターを使うと、この種類の変圧器ホイルのウィンド マシーンはホイルの1-2の層およびペーパーまたは同じような材料のような絶縁材の1-2の層を、扱うことができる。変圧器ホイルのウィンド マシーンは最高の幅1400mmのホイルを巻くことができる。ティグ溶接の機械およびクーラーを使うと、変圧器ホイルのウィンド マシーンは母線を使うとホイルを一緒に溶接できる。自動ホイルの端の直線は巻くときコイルの端がまっすぐ、滑らかであることを確かめる。タッチ画面を通して変圧器ホイルのウィンド マシーンを作動させることは容易である。
変圧器ホイルのウィンド マシーンBRJ1400-2の主要なコンポーネント
1. 本体
2. 巻く単位
3. ホイルのdecoiler
4. 絶縁材のdecoiler
5. 終り満ちるストリップの送り装置
6. クリーニング システム
7. システムの切断
8. ホイルの刻み目を取り除くシステム
9. 端の直線システム
10. 自動溶接の単位
11. 電子制御システム
12. 空気システム
変圧器ホイルのウィンド マシーンBRJ1400-2の技術的な変数
変圧器ホイルのウィンド マシーンBRJ1400-2の典型的な標準規格はが次示されている、変圧器ホイルのウィンド マシーンはまた要求されるとして製造することができる。
| 最高ホイルの幅: | 1,400mm |
| 最高。終了するコイルOD。: | 1,000mm |
| 終了するコイルの形: | 楕円形、円形および長方形、等。 |
| コンダクター ホイル材料: | 銅かアルミニウム |
| 最高のコンダクター物質的なOD。: | Φ1,000mm |
| コンダクター物質的なID: | Φ500mm |
| ホイルのDecoiler数: | 2 PC |
| ホイルのDecoilerの直径: | 調節可能な範囲400-520mm |
| 最高。コイルの重量: | 2,000KG |
| 巻く心棒のサイズ: | 80×80×1750 mm |
| 溶接モード: | TIG |
| モードの切断: | 電気ディスクせん断 |
| 絶縁材のDecoiler数: | 2 PC |
| 最高。絶縁材OD。: | Φ400mm |
| 絶縁材ID: | Φ76mm |
| 終り満ちるストリップの送り装置: | 8 PC |
| 端の直線システム: | 光電感知 |
| 電子制御システム: | PLC |
| ユーザ・インタフェース: | 10inch （254mm）タッチ画面 |
| 数えて回転は及ぶ: | 0 | 9999.9 |
| 総重量: | 8000Kg |
| 次元（L*W*H） | 5800*2850*2500mm |

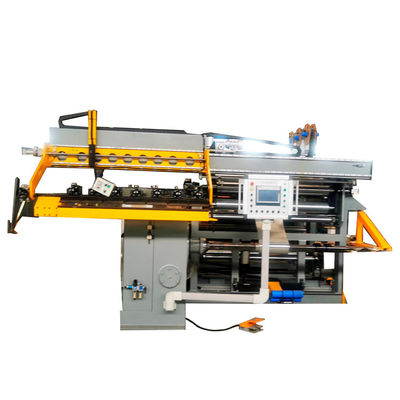

イチジク1:変圧器ホイルのウィンド マシーンBRJ1400-2の正面図
イチジク2:変圧器ホイルのウィンド マシーンBRJ1400-2の背部眺め
