冷たい圧接が付いている1つの層の銅ホイルの巻取り機の変圧器ホイルのウィンド マシーン
変圧器ホイルのウィンド マシーンBRJ200の記述
自動変圧器ホイルのウィンド マシーンBRJ200は変圧器のコイルおよび他の同じようなプロダクトを巻くのに使用することができる1種類の冷たい圧接ホイルのウィンド マシーンである。サーボ モーターは巻上げの精密を保証する機械を運転するために採用される。冷たい圧接が両方銅ホイルおよび銅の母線のような銅ホイルのような別の材料を、およびアルミニウム母線および同じ材料、一緒に溶接するのに使用されている。タッチ画面およびPLCの制御システムによって、ホイルのウィンド マシーンを作動させることは非常に容易である。
変圧器ホイルのウィンド マシーンBRJ200の速い細部
変圧器ホイルのウィンド マシーンBRJ200の技術的な変数
変圧器ホイルのウィンド マシーンBRJ200の典型的な標準規格はが次示されている、機械はまた要求されるとして製造することができる。
| 最高。ホイルの幅: | 200mm |
| 終了するコイルOD。: | 600mm |
| 傷のコイルの形: | 円形、楕円形および長方形等。 |
| コンダクター材料: | 銅かアルミニウム |
| CUホイルの厚さ: | 0.2 | 2.0mm |
| Alホイルの厚さ: | 0.3 | 3.0mm |
| 物質的なIDを失敗させなさい: | 500mm |
| 最高ホイル物質的なOD。: | 1000mm |
| ホイルのDecoiler数: | 1 PC |
| ホイルのDecoilerの拡大の範囲: | Φ420 | Φ520mm |
| 最高のコイルの重量: | 750kg |
| モードの調整: | 光電感知 |
| 偏差の精密の調整: | ±0.5mm |
| クリーニング ウニット: | 空気 |
| 絶縁材のペーパーDecoiler数: | 1set |
| 最高の絶縁材のペーパー コイルOD。: | 400mm |
| 絶縁材のペーパー コイルID: | 76mm |
| 絶縁材のペーパーDecoilerシャフト: | 拡張できる（空気開けなさい/近い行為は） |
| 風速: | 0 | 60のRPM |
| 最高。働くトルク: | 3,000N.m。 |
| 風力: | 4kw |
| 溶接圧力: | 200 KN |
| 冷たい溶接装置: | 1セット |
| 位置装置: | 1set |
| 粉砕装置: | 1セット |
| 冷たい溶接型: | 6セット |
| 制御システム: | PLC |
| 操作インターフェイス: | タッチ画面 |
| 範囲のカウント: | 0 | 9999.9 |

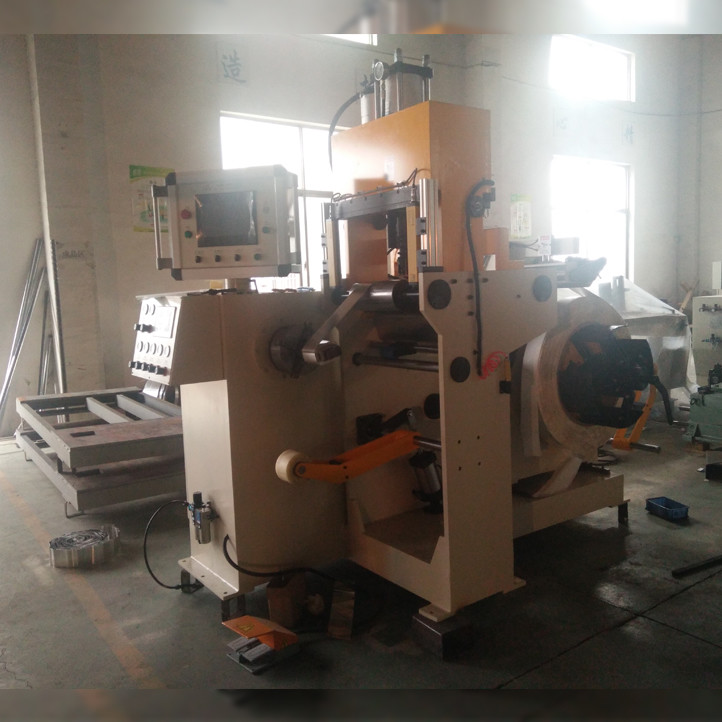

イチジク1:変圧器ホイルのウィンド マシーンBRJ200の正面図
イチジク2:変圧器ホイルのウィンド マシーンBRJ200の冷たい圧接の単位
