商品の詳細:
お支払配送条件:
|
| 名前: | 変圧器ホイルのウィンド マシーン | 機能: | 巻くホイルのコイル |
|---|---|---|---|
| 巻上げモーター: | 15KW | 風速: | 18のrpm |
| CUホイルの厚さ: | 0.2 | 2.0mm | Alホイルの厚さ: | 0.3 | 3.0mm |
| 刻み目を取り除く単位: | 1セット | クリーニング ウニット: | 1セット |
| ハイライト: | 1つの層の変圧器ホイルのウィンド マシーン,乾式の変圧器の銅ホイルの巻取り機,1つの層の変圧器ホイルのウィンド マシーン |
||
1つの層1400のmmの幅の銅ホイルのストリップの巻取り機の乾式の変圧器ホイルのウィンド マシーン
変圧器ホイルのウィンド マシーンBRJ1400の記述
変圧器ホイルのウィンド マシーンBRJ1400が主に低電圧の乾式の変圧器ホイルのコイルおよび他の同じようなプロダクトを巻くのに使用されている。ホイルのコンダクターは銅かアルミニウム ストリップである場合もある。この種類の変圧器ホイルのウィンド マシーン、すなわちMáquina de bobinado deのláminas de aluminioは、ホイルのコンダクターの1人の層およびペーパーまたは同じような材料のような絶縁材の1-2の層を、扱うことができる。変圧器ホイルのウィンド マシーンが最高の幅1400mmのホイルを巻くのに使用することができる。TIGの単位を使うと、変圧器ホイルのウィンド マシーンは母線を使うとホイルを一緒に溶接できる。自動ホイルの端の直線は巻くときコイルの端がまっすぐ、滑らかであることを確かめる。PLCの制御システムによって、タッチ画面を通して変圧器ホイルのウィンド マシーンを作動させることは容易である。
変圧器ホイルのウィンド マシーンBRJ1400の主要なコンポーネント
1. 本体
2. 巻く単位
3. ホイルのdecoiler
4. 絶縁材のdecoiler
5. 終り満ちるストリップの送り装置
6. クリーニング システム
7. システムの切断
8. ホイルの刻み目を取り除くシステム
9. 端の直線システム
10. 自動溶接の単位
11. 電子制御システム
12. 空気システム
変圧器ホイルのウィンド マシーンBRJ1400の技術的な変数
変圧器ホイルのウィンド マシーンBRJ1400の典型的な標準規格はが次示されている、変圧器ホイルのウィンド マシーンはまた要求されるとして製造することができる。
| 軸長さ（ホイルの幅）: | 1,400mm |
| 最高。終了するコイルOD。: | 1,000mm |
| 終了するコイルの形: | 楕円形、円形および長方形、等。 |
| コンダクター ホイル材料: | 銅かアルミニウム |
| コンダクター物質的なOD。: | Ø1,000mmの最高 |
| コンダクター物質的なID: | Ø500mm |
| ホイルのDecoiler数: | 1 PC |
| ホイルのDecoilerの直径: | 調節可能な範囲Ø400 | 520mm |
| 最高。コイルの重量: | 1,500KG |
| 巻く心棒のサイズ: | 80×80×1750 mm |
| 溶接モード: | TIG |
| モードの切断: | 電気ディスクせん断 |
| 絶縁材のDecoiler数: | 2 PC |
| 最高。絶縁材OD。: | Ø400mm |
| 絶縁材ID: | Ø76mm |
| 終り満ちるストリップの送り装置: | 8 PC |
| 端の直線システム: | 光電感知 |
| 電子制御システム: | PLC |
| ユーザ・インタフェース: | 10inch （254mm）タッチ画面 |
| 数えて回転は及ぶ: | 0 | 9999.9 |
| 総重量: | 7000Kg |
| 次元（LxWxH）: | 4500 x 2850 x 2500mm |

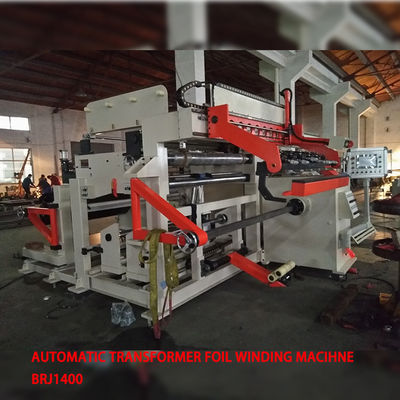

イチジク1:変圧器ホイルのウィンド マシーンBRJ1400の正面図
イチジク2:変圧器ホイルのウィンド マシーンBRJ1400の背部眺め
