2 Decoilersの銅およびアルミ ホイルの巻取り機の変圧器ホイルのウィンド マシーン
変圧器ホイルのウィンド マシーンBRJ300-2の記述
自動変圧器ホイルのウィンド マシーンBRJ300-2は装置を作る熱心なホイルのコイルである。ホイルのウィンド マシーンによって傷ついているコイルは変圧器および他の同じようなプロダクトで使用することができる。変圧器ホイルのウィンド マシーン、すなわちMáquina de bobinado deのláminas de aluminioは溶接ホイルおよび母線に冷たい出版物の溶接の単位を、一緒に与えられる。冷たい溶接の単位を使うと、変圧器ホイルのウィンド マシーンはまたアルミ ホイルおよび銅棒だけでなく、アルミ ホイルおよびアルミニウム棒、銅ホイルおよび銅棒一緒に一緒に溶接、できる。サーボ モーターは巻く精密を保証するホイルおよび絶縁材のペーパーを巻くために使用される。ユーザー フレンドリー インターフェイスによって、機械を作動させることは非常に容易である。
変圧器ホイルのウィンド マシーンBRJ300-2の主要なコンポーネント
1. 本体
2. ホイルのdecoiler
3. ローラーを押すこと
4. 巻く単位
5. 絶縁材のdecoiler
6. システムの調整
7. 冷たい出版物の溶接の単位
8. 空気の単位
9. PLCの制御システム
変圧器ホイルのウィンド マシーンBRJ300-2の技術的な変数
BRJ300-2の典型的な標準規格はが次示されている、機械はまた要求されるとして製造することができる。
| 最高ホイルの幅: | 300mm |
| 最高。軸長さ（を含む導線）: | 450mm |
| 終了するコイルの形: | 円、楕円形および長方形等。 |
| コンダクター材料: | 銅かアルミニウム ストリップ |
| CUホイルの厚さ: | 0.2 | 2.0mm |
| Alホイルの厚さ: | 0.3 | 3.0mm |
| 物質的なIDを失敗させなさい: | Ø500mm |
| 物質的なODを失敗させなさい。: | ≤Ø1000mm |
| ホイルのDecoiler数: | 2 PC |
| ホイルのDecoilerの長さ: | 350mm |
| ホイルのDecoilerの拡大の範囲: | Ø 420 | 520mm |
| 最高のコイルの重量: | 1000kg |
| モードの調整: | 光電感知 |
| 偏差の精密の調整: | ±0.5mm |
| 絶縁材のペーパーDecoiler数: | 1set |
| 絶縁材のペーパー コイルOD。: | ≤Ø 400mm |
| 絶縁材のペーパー コイルID: | Ø76mm |
| 絶縁材のDecoilerの幅 | 350mm |
| 絶縁材のペーパーDecoilerシャフト: | 拡張できる（空気開けなさい/近い行為は） |
| 風速: | 0 | 35のRPM |
| サーボ モーターの風力: | 5.5kw |
| 冷たい溶接装置: | 1セット |
| プログラミングのタイプ: | PLC |
| 操作インターフェイス: | タッチ画面 |
| 範囲のカウント: | 0 - 9999.9 |

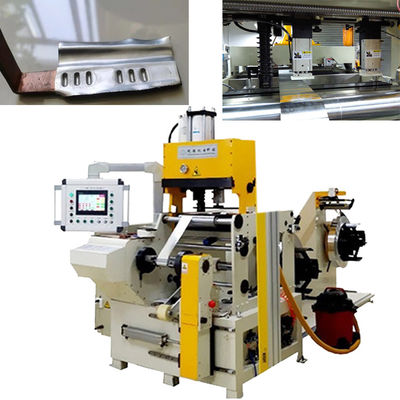

イチジク1:外形図変圧器ホイルのウィンド マシーンBRJ300-2
イチジク2:変圧器ホイルの巻上げのmacine BRJ300-2の溶接の効果
