Bobina de transformadorを作る自動冷たい圧接の変圧器ホイルのウィンド マシーン
変圧器ホイルのウィンド マシーンBRJ200の記述
自動変圧器ホイルのウィンド マシーンBRJ200は変圧器のコイル、すなわちBobina de transformador、および他の同じようなプロダクトを作るための特別なホイルのウィンド マシーンである。変圧器ホイルのウィンド マシーンは絶縁材のペーパーの最高の幅200mmおよび1-2の層の銅かアルミ ホイルの1つの層を巻くことができる。一種の変圧器ホイルのウィンド マシーンはPLCの制御システムを与えられる。PLCの制御システムを使うと、変圧器ホイルのウィンド マシーンは変数事前調整によって自動的に動くことができる。変圧器ホイルのウィンド マシーンは遅い凝視、順調順調、高いオートメーション、完全な機能、等を特色にする。ホイルのウィンド マシーンを作動させることは非常に容易である。
変圧器ホイルのウィンド マシーンBRJ200の主要なコンポーネント
1. 本体
2. ホイルのdecoiler
3. ローラーを押すこと
4. 巻く単位
5. 絶縁材のdecoiler
6. 端の直線システム
7. 自動冷たい溶接の単位
8. 空気の単位
9. 電気制御システム
変圧器ホイルのウィンド マシーンBRJ200の技術的な変数
変圧器ホイルのウィンド マシーンBRJ200の典型的な標準規格はが次示されている、これらは要求されるとして変更することができる。
| 最高ホイルの幅: | 200mm |
| 最高の終了するコイルOD。: | 600mm |
| 終了するコイルの形: | 円形、楕円形および長方形等。 |
| コンダクター ホイル材料: | 銅かアルミニウム |
| CUは物質的な厚さを失敗させる: | 0.2 | 2.0mm |
| Alは物質的な厚さを失敗させる: | 0.3 | 3.0mm |
| 物質的なIDを失敗させなさい: | Φ500mm （任意） |
| 最高ホイル物質的なOD。: | Φ1000mm |
| ホイルのDecoiler数: | 1 PC |
| ホイルのDecoilerの長さ: | 250mm |
| Decoilerの直径の拡大の範囲を失敗させなさい: | Φ420 | Φ520mm |
| 最高のコイルの重量: | 750kg |
| モードの調整: | 光電感知 |
| 絶縁材ペーパーDecoiler: | 2セット |
| 最高の絶縁材のペーパー コイルOD。: | Φ400mm |
| 絶縁材のペーパー コイルID: | Φ76mm |
| 風速: | 0 | 35のRPM |
| 風力: | 4kw |
| 溶接モード: | 冷たい溶接 |
| プログラミングのタイプ: | PLC |
| 操作インターフェイス: | タッチ画面 |
| 回転範囲のカウント: | 0 - 9999.9 |

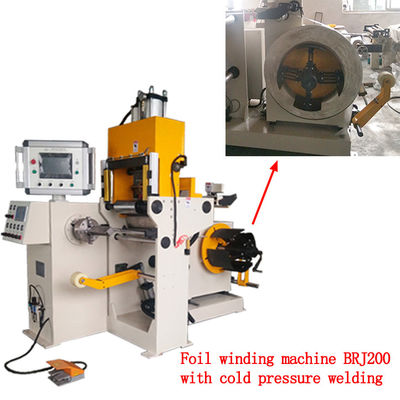

イチジク1:Transfomerホイルのウィンド マシーンBRJ200の正面図
イチジク2:変圧器ホイルのウィンド マシーンBRJ200の冷たい溶接の単位
