冷たい溶接銅ホイルの巻取り機の片持梁変圧器ホイルのウィンド マシーン
変圧器ホイルのウィンド マシーンXB-BRJ300-2の記述
変圧器ホイルのウィンド マシーンXB-BRJ300-2が最高の幅300mmの銅ホイルかアルミ ホイルを巻くのに使用することができる。変圧器ホイルのウィンド マシーンは溶接の母線およびホイルに冷たい溶接の単位を一緒に与えられる。ホイルのウィンド マシーンの風に1-2の層をする変圧器ホイルのウィンド マシーンは2ホイルのdecoilersを与えられる。変圧器ホイルのウィンド マシーンはまた絶縁材のペーパーの1-2の層を巻くことができる。タッチ画面によって、変圧器ホイルのウィンド マシーンは非常に容易さ作動するべきである。
変圧器ホイルのウィンド マシーンXB-BRJ300-2の速い細部
変圧器ホイルのウィンド マシーンXB-BRJ300-2の技術的な変数
変圧器ホイルのウィンド マシーンXB-BRJ300-2の典型的な標準規格はが次示されている、これらは要求されるとして変更することができる。
| 最高ホイルの幅: | 300mm |
| 終了するコイルOD。: | Φ600mm |
| コイルの形: | 円形、楕円形および長方形等。 |
| コンダクター材料: | 銅かアルミ ホイル |
| CUホイルの厚さ: | 0.2 | 2.0mm |
| Alホイルの厚さ: | 0.3 | 3.0mm |
| 物質的なIDを失敗させなさい: | Φ500mm |
| 最高ホイル物質的なOD。: | Φ1000mm |
| ホイルのDecoiler数: | 2 PC |
| ホイルのDecoilerの拡大の範囲: | Φ420mm | Φ520mm |
| 最高のコイルの重量: | 750kg |
| クリーニング ウニット: | 空気 |
| 絶縁材のDecoiler数: | 2 PC |
| 最高の絶縁材のペーパー コイルOD。: | Φ400mm |
| 絶縁材のペーパー コイルID: | Φ76mm |
| 溶接: | 冷たい溶接 |
| 回転速度: | 0~35のRPM |
| モーター力: | 5.5kw |
| 制御システム: | PLC |
| インターフェイス: | タッチ画面 |
| 回転範囲のカウント: | 0 | 9999.9 |

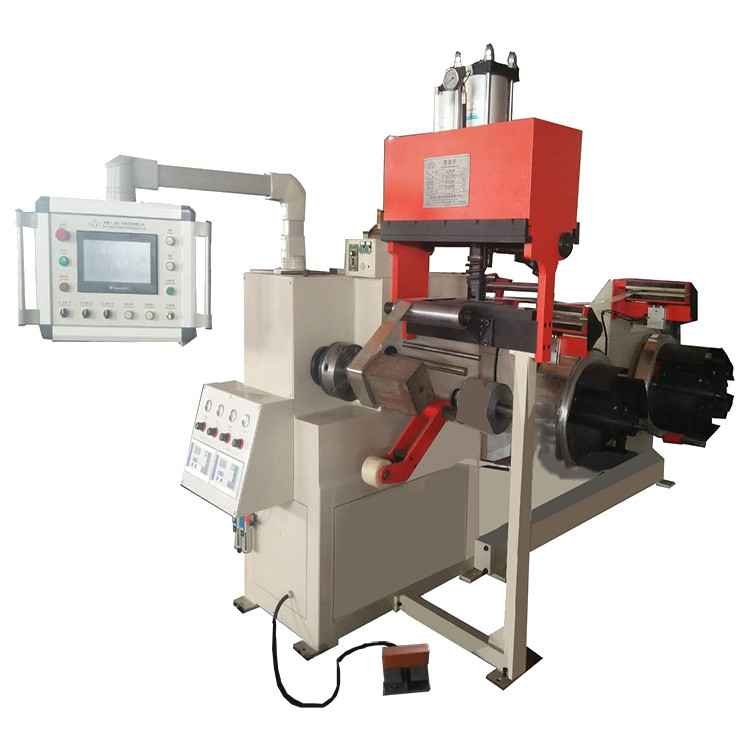

イチジク1:変圧器ホイルのウィンド マシーンXB-BRJ300-2の正面図
イチジク2:変圧器ホイルのウィンド マシーンXB-BRJ300-2の冷たい溶接の単位
