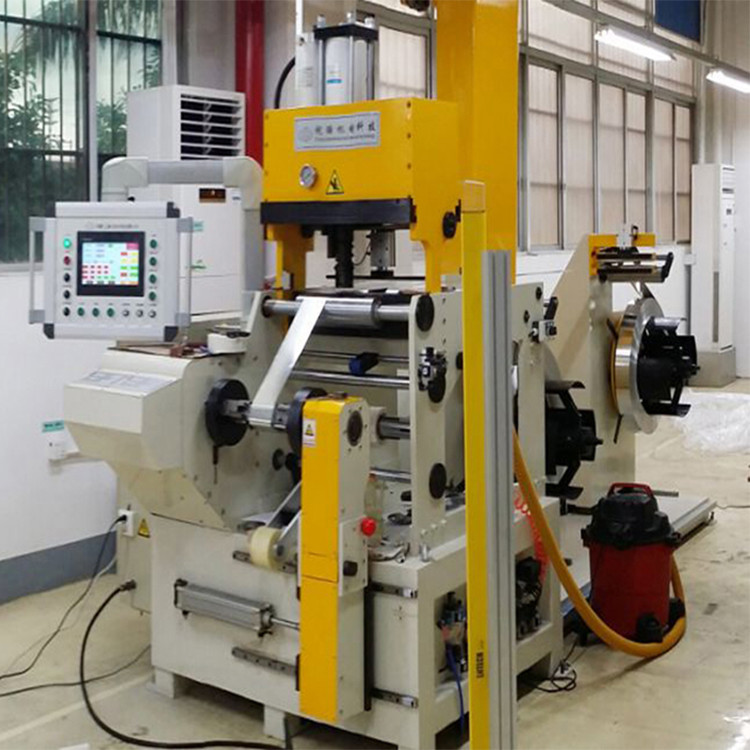

冷たい圧接のMáquina de bobinado deのláminasのde aluminio Transformerホイルのウィンド マシーン
変圧器ホイルのウィンド マシーンBRJ300-2の記述
変圧器ホイルのウィンド マシーンBRJ300-2は巻く変圧器ホイルのコイルおよび他の同じようなプロダクトのための熱心な装置である。変圧器ホイルのウィンド マシーンは変数入力によってマシン ランを自動的に作ることができるPLCの制御システムを与えられる。冷たい溶接の単位を使うと、変圧器ホイルのウィンド マシーンはだけでなく、銅ホイルおよび銅棒、また銅棒およびアルミ ホイルを一緒に溶接できる。Máquina de bobinado deのláminas de aluminioは遅い凝視、順調順調、高いオートメーション、完全な機能、等を特色にする。機械を作動させることは非常に容易である。
変圧器ホイルのウィンド マシーンBRJ300-2の主要なコンポーネント
1. 本体
2. ホイルのdecoiler
3. ローラーを押すこと
4. 巻く単位
5. 絶縁材のdecoiler
6. 端の直線システム
7. 自動冷たい溶接の単位
8. 空気の単位
9. 電気制御システム
変圧器ホイルのウィンド マシーンBRJ300-2の技術的な変数
変圧器ホイルのウィンド マシーンBRJ300-2の典型的な標準規格はが次示されている、これらは要求されるとして変更することができる。
| 最高。ホイルの幅: | 300mm |
| 終了するコイルOD。: | 600mm |
| コイルの形: | 円、楕円形および長方形等。 |
| 供給のコイル材料: | 銅かアルミニウム |
| 供給のコイルの幅: | 300mm |
| CUホイルの厚さ: | 0.2 | 2.0mm |
| Alホイルの厚さ: | 0.3 | 3.0mm |
| 供給のコイルID: | Φ500mm |
| 供給のコイルOD。: | Φ1000mm |
| ホイルのDereelerの量: | 2 PC |
| ホイルのDereelerの拡大の範囲: | Φ420mm | Φ520mm |
| 最高のコイルの重量: | 1000kg |
| モードの調整: | 光電感知 |
| 絶縁材のペーパーDereelerの量: | 1set |
| 絶縁材のペーパー供給のコイルOD。: | ≤ Φ400mm |
| 絶縁材のペーパー供給のコイルID: | Φ76mm |
| 風速: | 0 | 35のRPM |
| サーボ モーターの風力: | 5.5kw |
| 冷たい溶接装置: | 1セット |
| 制御システム: | PLC |
| 回転範囲のカウント: | 0 - 9999.9 |
イチジク1:外形図変圧器ホイルのウィンド マシーンBRJ300-2
イチジク2:変圧器ホイルのウィンド マシーンBRJ300-2の溶接の単位
